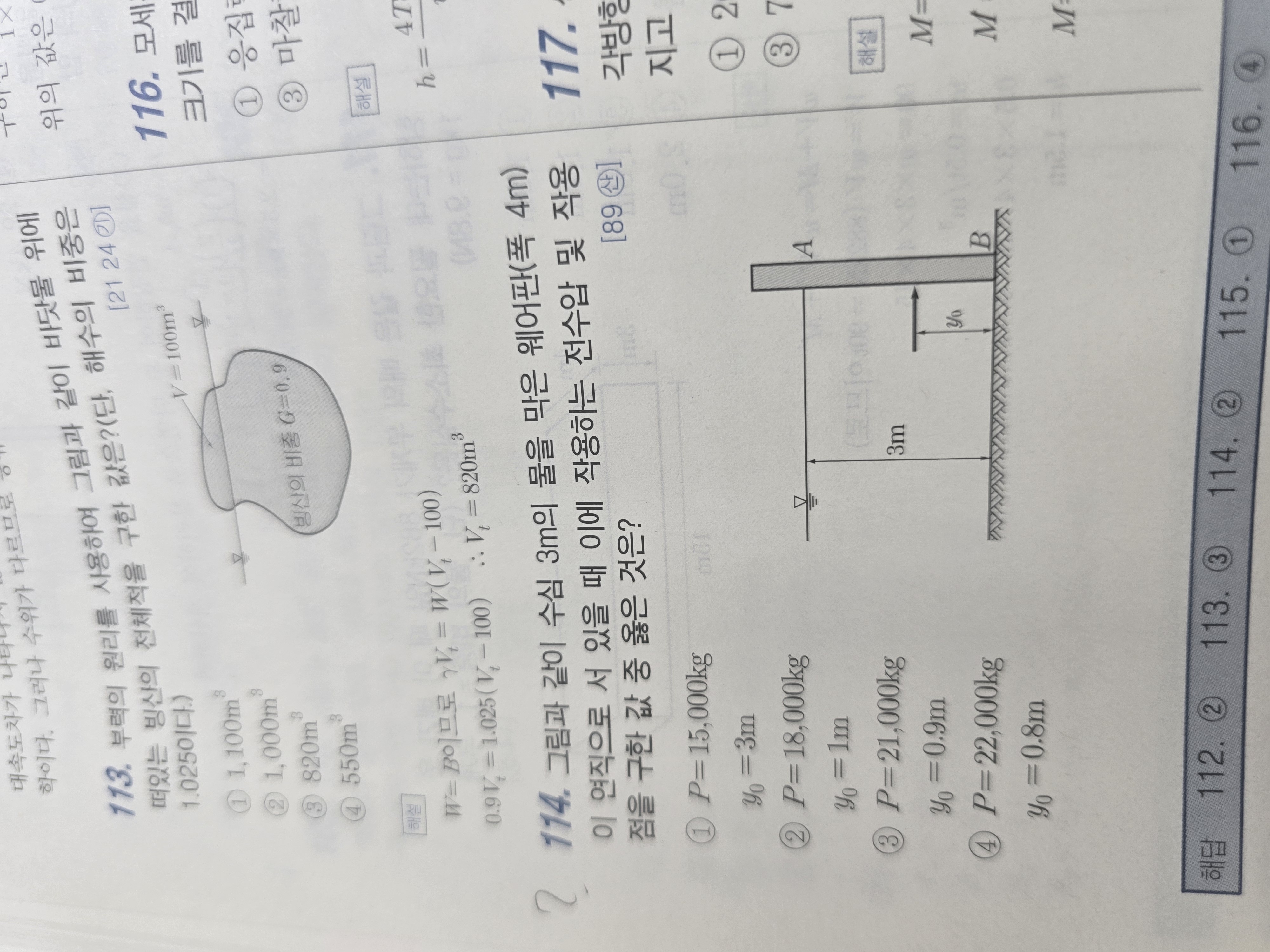

[온라인강의] 2025수리학 60p 114번 질문입니다.
박*혁2025.08.05답변완료
전수압 작용점은 도심보다 항상 약간 아래있다고 한솔 유튜브 강의에서 본 기억이 있습니다.

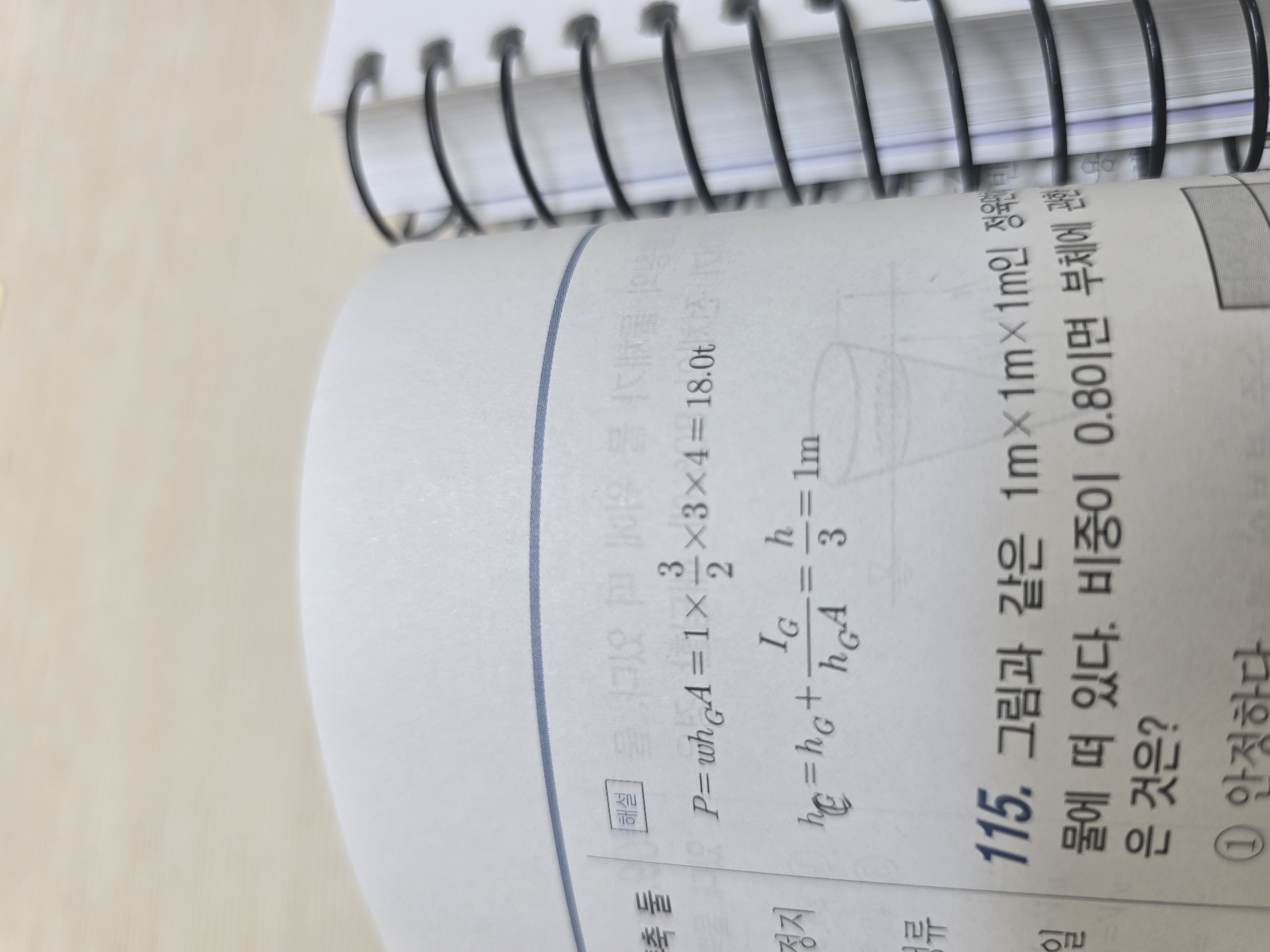

혹시 이 문제에서 hG는 2/3이고
hC작용점 구하는 식 중
I는 bh^3/12 에 b와 h는 4,3이 맞나요?
4,3을 적용하면 hc는 2가 나오는데 교재가 맞는건가요?
아니면 문제에서 웨어판이라해서 변동인 부분이 있는걸까요?
답변한웅규2025.08.06 08:48
안녕하십니까 수리수문학을 강의하고 있는 한웅규입니다.
hG와 hc는 다음과 같이 정리할 수 있습니다.
hG : 수면으로부터 물체중심까지의 거리
hc : 수면으로 물체 작용점까지의 거리
hc는 공식을 대입하여 풀이하여도 되나 수면에 수문이 연직으로 놓여있을때는 압력분포도가 삼각형 분포가 되므로 삼각형 도심을 이용하여 2/3×3=2m로 구할 수 있습니다.
다만 해당문제의 그림을 보면 yo는 전체 3m에서 작용점까지의 거리 2m를 빼서 구하여야 합니다.
즐거운 하루 되세요~
