학교 응용역학 시간에 휨모멘트도 그리는 걸 하고 있는데 이해가 안 되어서 여기에다 질문 올립니다
한번만 도와주십시오

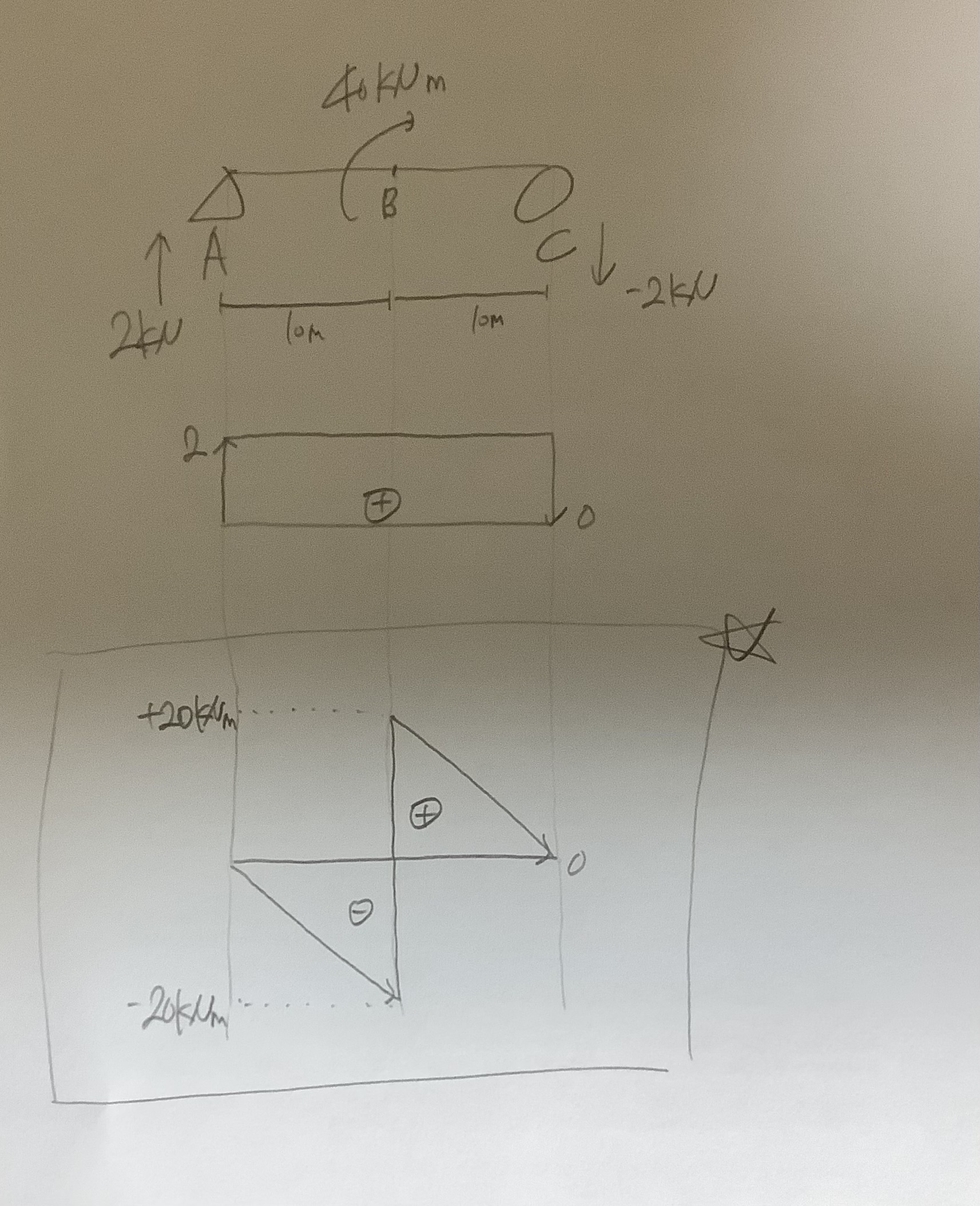

그림에서와 같이 Va=2kN(↑), Vc=-2kN(↓) 가 작용하고 B점에서 40kNm의 모멘트가 작용할 때 휨모멘트도가 위의 그림과 같이 삼각형 형태로 그려진다고 합니다.
전단력도 그리는 법은 알겠는데 왜 휨모멘트도가 저렇게 그려지는 이해가 안 됩니다
왜 선분AB 지점은 아래로 내려가는 삼각형이고 선분BC지점은 위로 올라가는 삼각형을까요?
여건이 되시면 제가 그려준 보에서 휨모멘트도 그리는 법을 직접 그려주셨으면 합니다
한번만 도와주십시오
안녕하세요~ 고길용입니다.
학교문제는 답변해주지 않는 것이 원칙입니다만, 워나 전에도 열심히하시고 질문도 많이주셨던 분이라서 외면하지 못하겠네요~ㅎㅎ
1. 먼저 반력의 크기는 잘 구하셨는데 방향이 틀립니다. A반력은 하향이고, B반력은 상향입니다. 고치시고요~
2. 전단력도는 Y방향 힘만 보고 그리시면 됩니다. 즉, A반력이 하향이므로 아래로 그리시고 쭉 가다가 모멘트 40을 만나지만 Y방향 힘이 아니므로 쌩까시고! ㅋㅋ 끝에서 B반력이 상향이므로 위로 그리시면 끝이 납니다.
3. 휨모멘트도는 전단력도를 보면서 그리는 것입니다. 즉, 전단력도가 (-)구간이므로 감소하게 그리시면 됩니다. 그래서, 휨모멘트도가 아래로 감소하다가 중앙에서 시계방향(+) 모멘트를 만났으므로 증가로(점프) 40만큼 하시고 계소 전단력도는 (-)구간이므로 휨모멘트도 계속 감소하게 그리시면 끝이 납니다.
