안녕하세요,,,질문하신 내용에 대한 답변입니다.

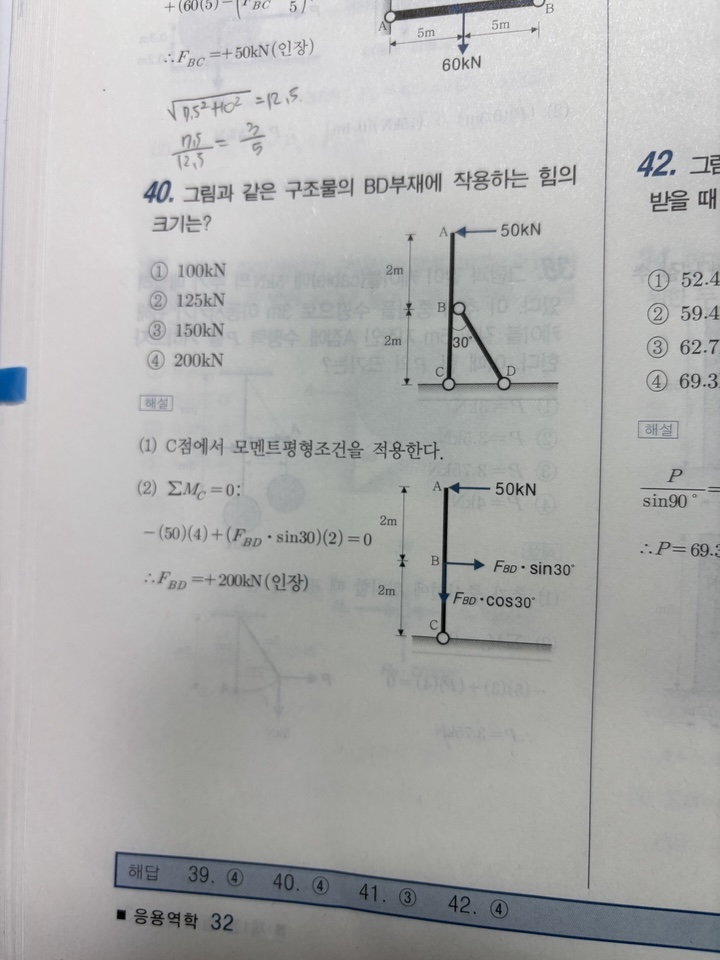

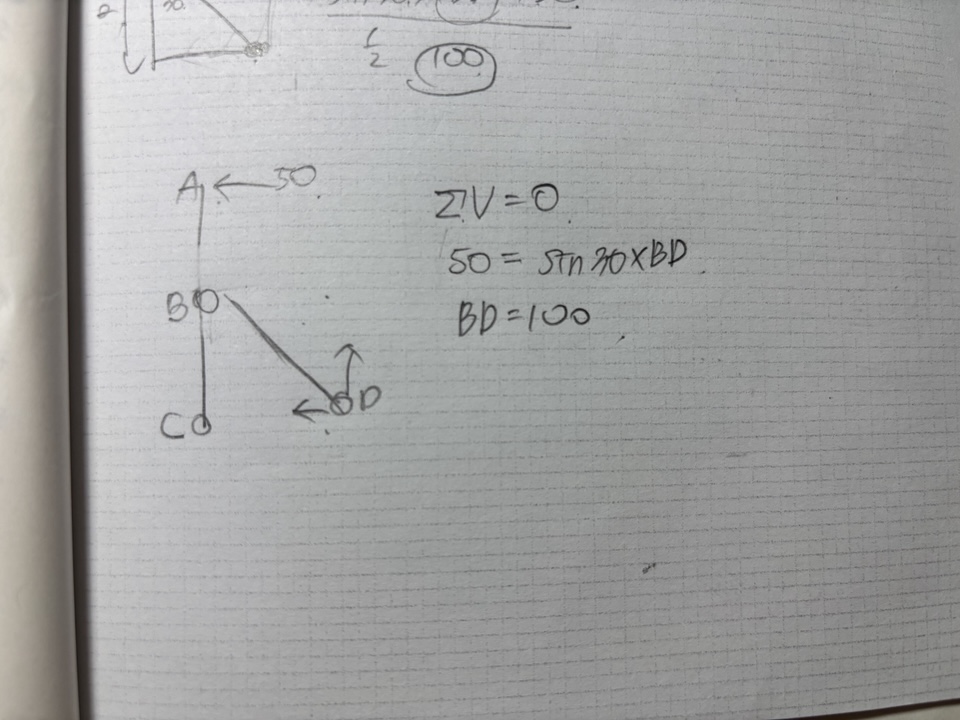

(1) BD부재에 발생하는 경사의 힘이 D점의 반력이 될 것입니다.

D점의 반력을 수직성분과 수평성분으로 분해하여 C점에서 모멘트평형을 적용하고자 할 때 CD간의 거리가 제시되어 있으므로 해석이 불가능한 상황을 관찰해주셔야 합니다.

따라서, BD의 부재력을 B점에서 수평성분과 수직성분으로 분해할 수 밖에 없다는 것이며, 수직성분은 C점에서 모멘트평형조건에서 힘의 작용선이 통과하므로 0이 되고 수평성분만 계산대상이 되겠습니다.

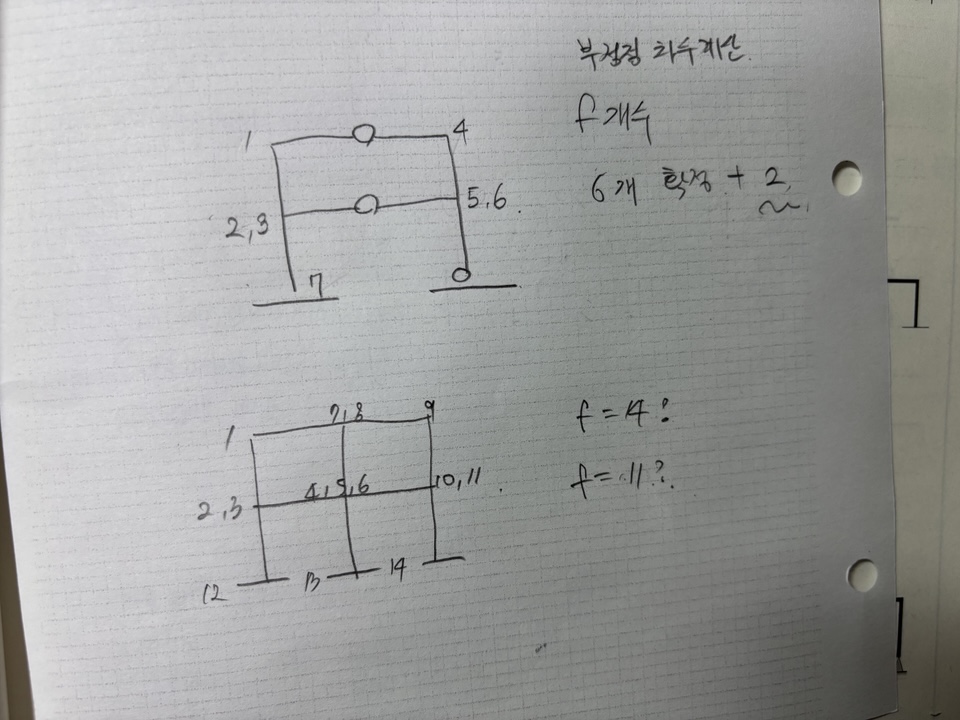

(2) 부재와 부재의 연결상태가 회전이 가능한 절점은 활절점으로서 동그라미로 표현되고, 위의 그림에서 두개의 활절점이 관찰됩니다. 반면 강절점은 회전이 불가능한 절점이 됩니다.

위의 첫번째 그림에서 좌측 기둥의 중간은 3개의 연결상태이므로 강절점 f=2, 좌상단은 두개의 연결상태이므로  f=1입니다.

우측 기둥도 마찬가지로 우측 기둥의 중간은 3개의 연결상태이므로 강절점 f=2, 우상단은 두개의 연결상태이므로  f=1입니다.

따라서 총 강절점수는 6인 구조물입니다.

아래쪽 두번째 그림은 연결부위가 활절점이 없는 것이 관찰됩니다.

좌측 기둥의 중간은 3개의 연결상태이므로 강절점 f=2, 좌상단은 두개의 연결상태이므로  f=1입니다.

우측 기둥도 마찬가지로 우측 기둥의 중간은 3개의 연결상태이므로 강절점 f=2, 우상단은 두개의 연결상태이므로  f=1입니다.

가운데 기둥의 중간은 4개의 연결상태이므로 강절점 f=3, 상단은 두개의 연결상태이므로  f=1입니다.

따라서 총 강절점수는 11인 구조물입니다.

감사합니다.
