제목
블랙박스 단주의 응력부분 질문드리겠습니다.
질문유형 온라인강의 > 필기 블랙박스특강_토목(산업)기사 > 안광호
글쓴이 이*묘 등록일 2026.02.03 답변상태 답변완료

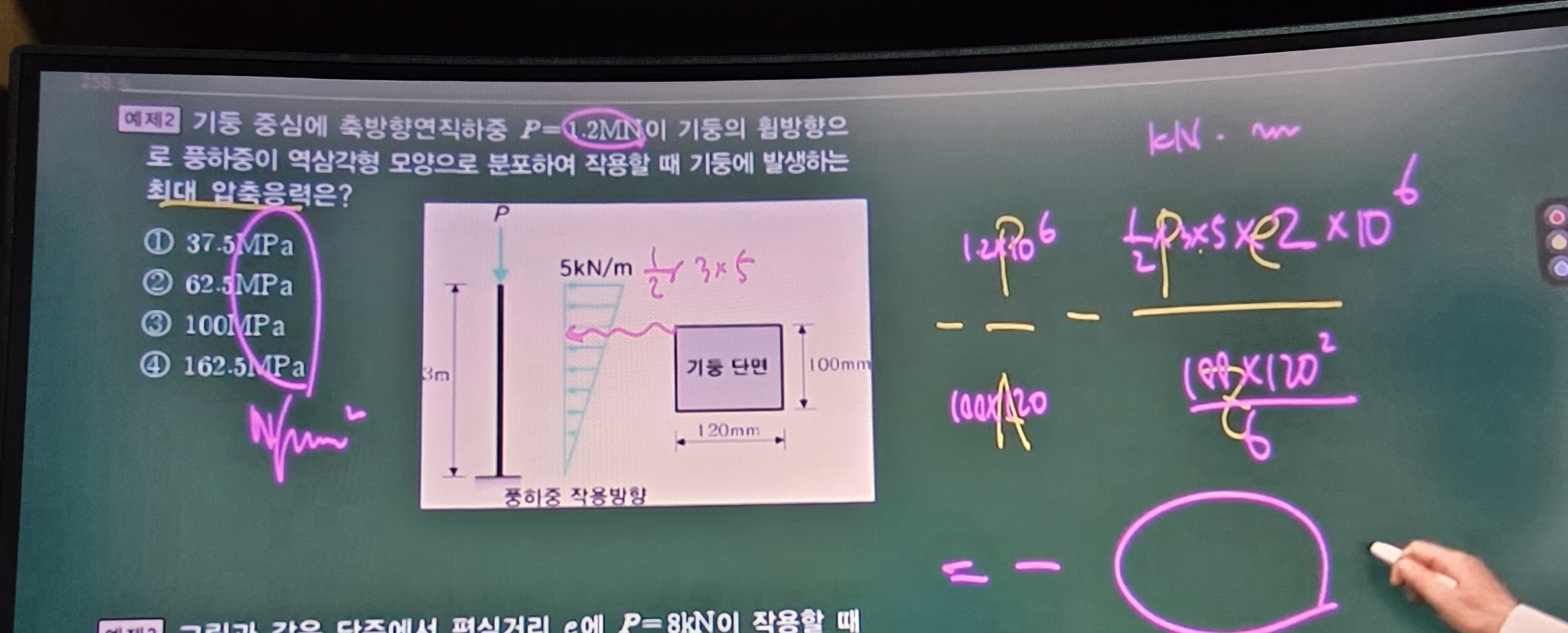

  • 해당 문제에서 p가 하중으로 들어와 -p/a가 되는 것은 알겠습니다.

    근데 뒤에 있는 식인 -p*e/z부분은 기둥 단면에 가해지는 힘이 아닌 측면에 가해지는 힘인데 z와 편심e가 기둥 측면인 120mm*3m 부분에 대하여 계산(e는 기둥 높이인 3m의 중심에서 떨어진 만큼)되어져야하는 것 아닌지 질문 드립니다.

    즉 제 생각에는 축하중 -p/a 와 측면에 가해진 하중을 따로 -p/a - p*e/z 이렇게 계산되어져야하는것이 아닌지 여쭤보겠습니다.

  • 안광호 |(2026.02.05 12:54)

    안녕하세요,,,

    측면에 가해진 삼각형의 분포하중에 대한 수직부재의 휨응력을 고민하는 것인데, 삼각형의 분포하중을 집중하중으로 치환한 것에 대한 P에 대한 압축응력을 추가적으로 고민한다는 것이 잘못된 해석이라고 볼 수 있겠습니다.

    수직부재가 수평하중에 대한 휨모멘트의 계산을 시도하고자하는 것인데, 삼각형의 도심에 집중하중으로 치환한 힘을 또한번 검토한다는 것은 아니라는 것입니다.

    감사합니다.
