안녕하세요,,,

내민보의 처짐을 구하기 위한 가상의 공액보는 겔버보가 된다는 것이 필수적인 내용이 되겠습니다.

휨모멘트도를 그리고 거꾸로 뒤집은 탄성하중도에서 A점은 이동단, B점은 힌지절점, C점은 고정단이 되는 겔버보가 가상의 공액보가 됩니다.

공액보상에서 AB는 단순보, BC는 캔틸레버보입니다.

AB단순보의 하중에서 대한 B점의 반력을 계산하여 BC캔틸레버보의 C점에 넘겨준다는 내용이 핵심이 되겠습니다. 공액보상의 C점의 휨모멘트를 구한 것이 실제보의 C점의 처짐값이 되므로 C점의 휨모멘트 계산대상은 100/EI에 대한 5m의 거리값, BC삼각형을 집중으로 치환할 때 10/3 의 거리값이 관심대상이 됩니다.

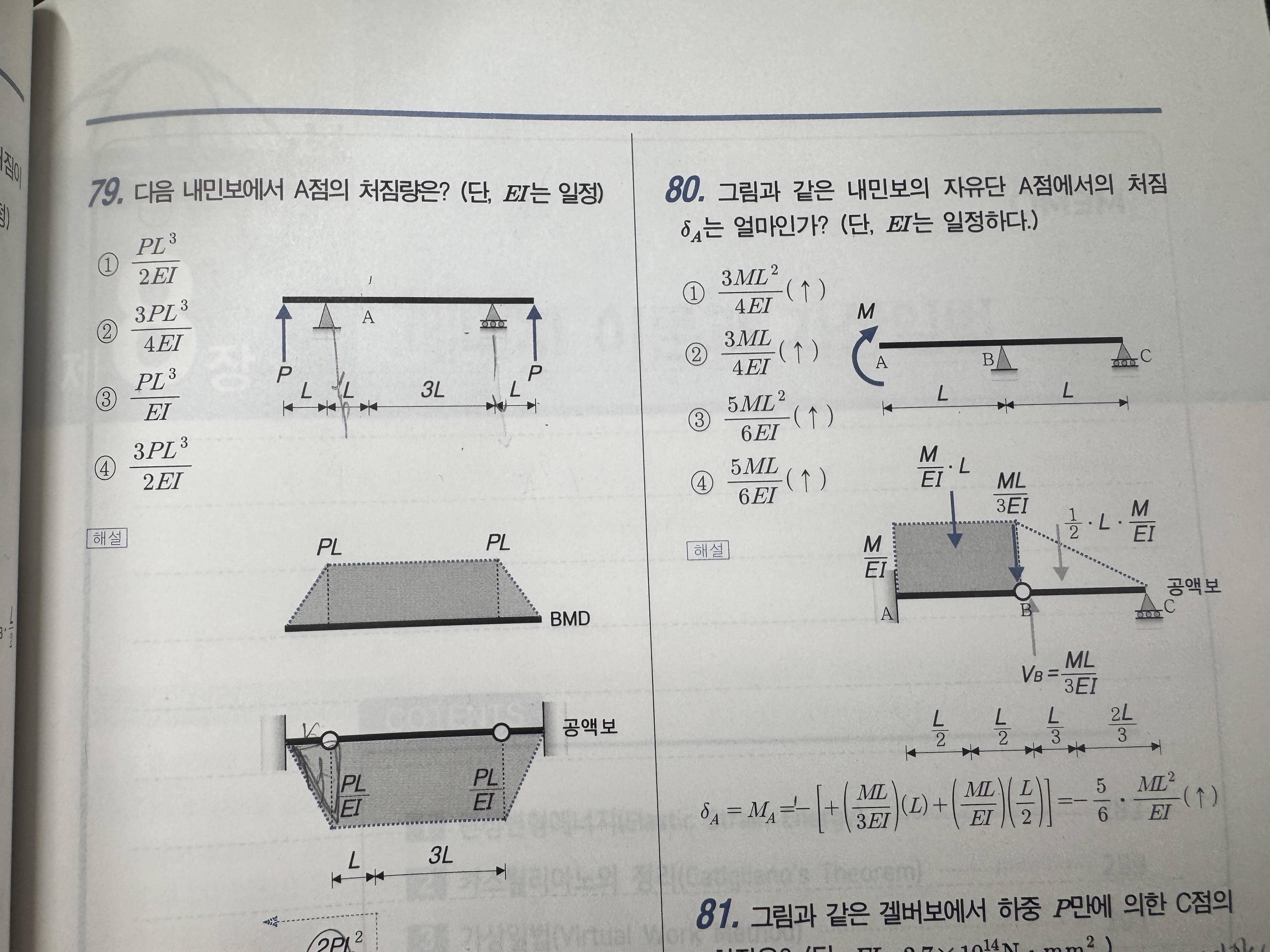

79번 문제의 내민보의 휨모멘트도를 그리고 하중으로 치환한 공액보는 겔버보가 됩니다. 양측 자유단들은 고정단, 내부에 있는 두개의 지점들을 힌지로 바꾼것이 공액보입니다.

공액보상에서 왼쪽 힌지와 오른쪽 힌지 사이의 구간이 단순보이며, 단순보 구간내의 A점에서의 휨모멘트를 계산한 것이 실제구조물 A의 처짐이 됩니다.

감사합니다.
