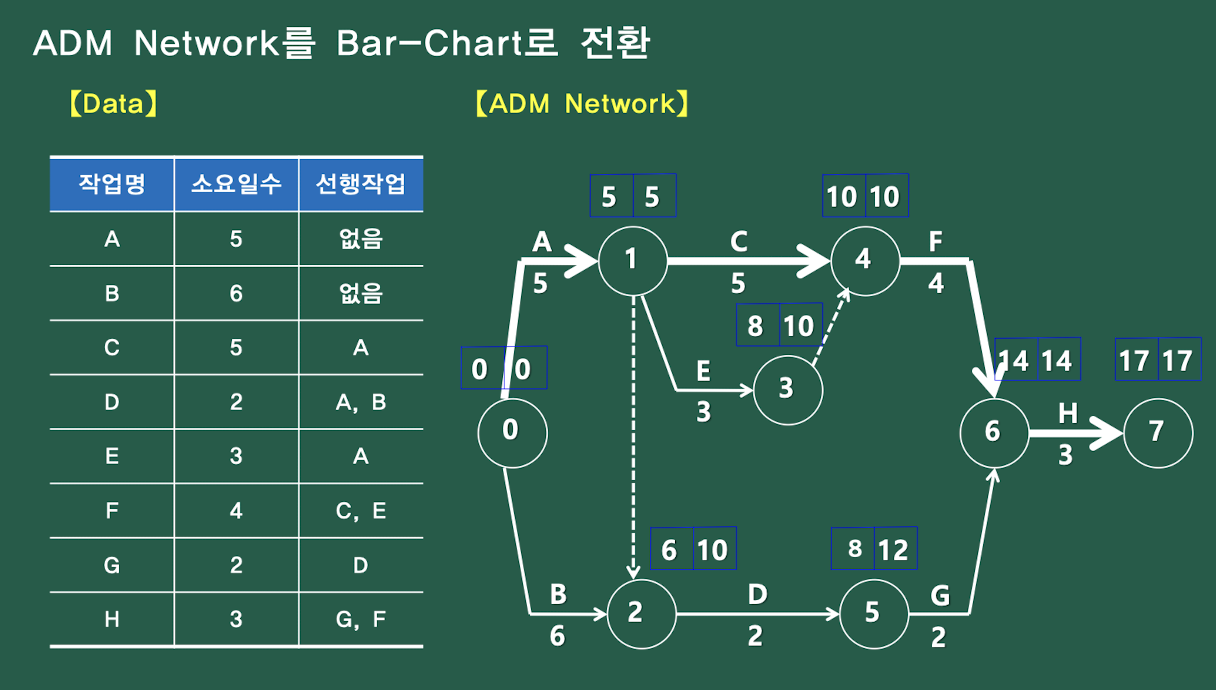

위의 ADM Network를 사용하여 Bar-Chart를 만들었을 때,

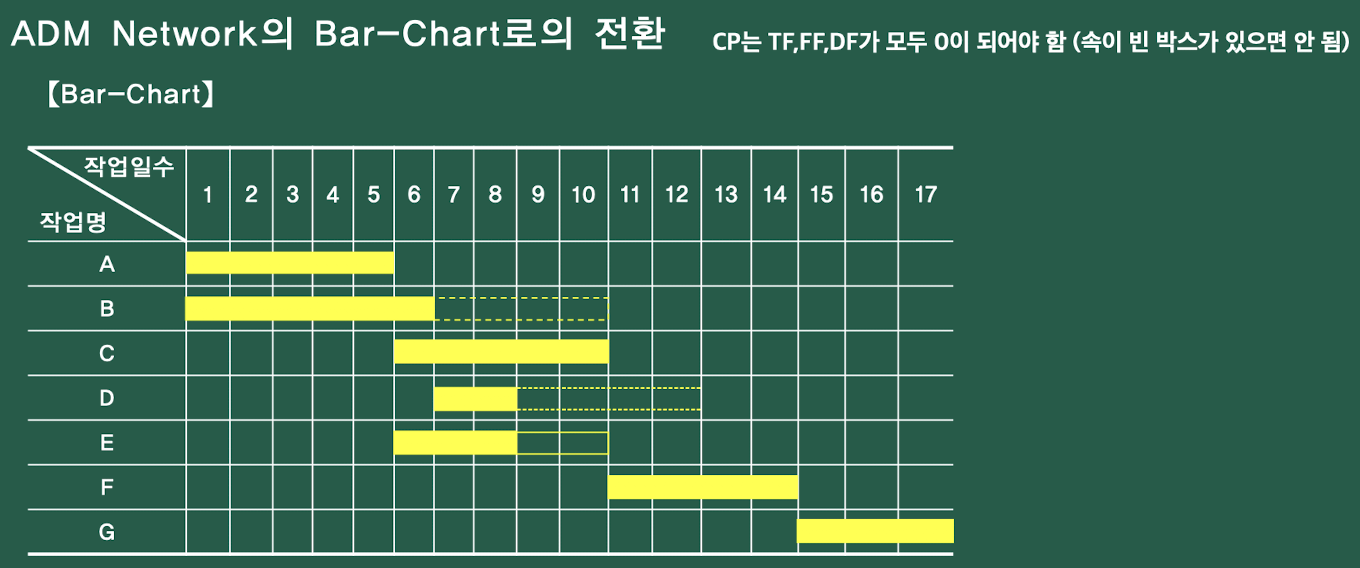

이처럼 된다고 하셨는데 G가 이해되지 않습니다

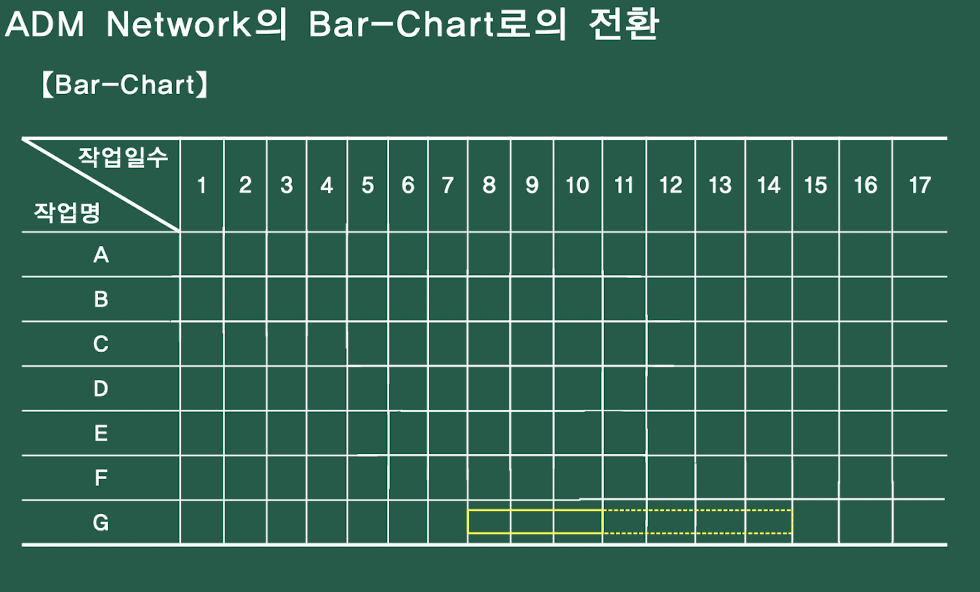

G는 아래의 Bar-Chart처럼 되어야 하는 것 아닌가요...?

추가로 H는 왜 Bar-Chart에 포함되지 않는지 궁금합니다.

마지막으로 Bar-Chart를 만들 때

어떤 작업이 [출발 노드]에서 시작해 [도착 노드]로 간다고 할 때:

1. 꽉 찬 박스 (색칠): [출발 노드]의 사각형 두 개 중 왼쪽 숫자에서 시작해서 작업일수만큼 색칠한다.

2. 실선 빈 박스: 색칠 끝난 곳부터 [도착 노드]의 두 개의 사각형 중 왼쪽 숫자까지 빈칸을 그린다.

3. 점선 빈 박스: 색칠 끝난 곳부터 [도착 노드]의 두 개의 사각형 중 오른쪽 숫자까지 점선을 그린다.

이렇게 이해하면 될까요?
