안녕하십니까 공정관리를 강의하고 있는 한웅규입니다.

교재의 해설로 작성해주시기 바랍니다.

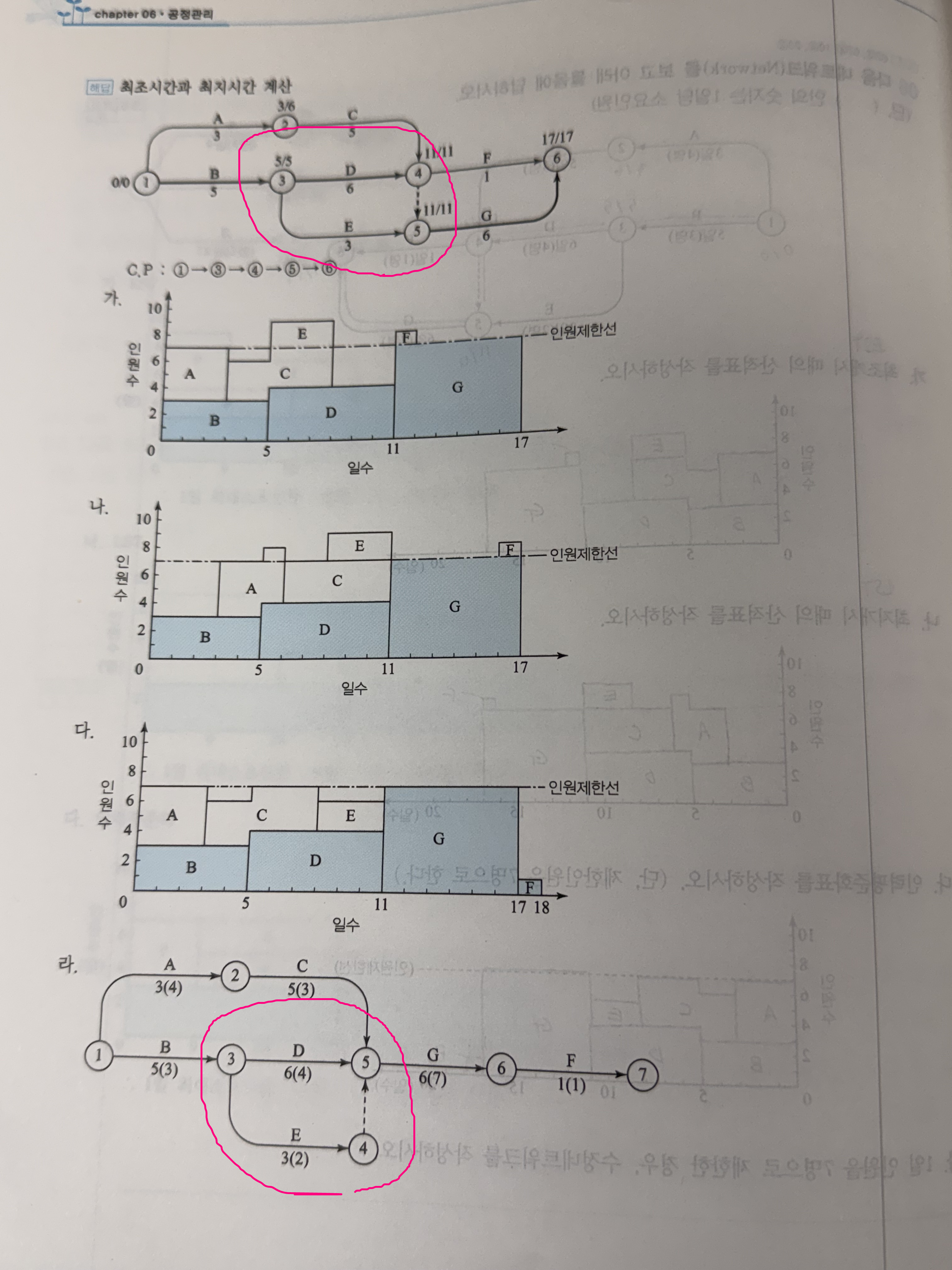

문제조건에 있는공정표를 확인해보면 D, E작업은 시작결합점이 같은 것을 확인할 수 있고 인력평준화표를 보면 종료점도 같습니다. 하나의 이벤트와 하나의 이벤트 사이에는 작업(실선화살선)이 하나만 존재하여야 하므로 작업의 중복을 피하기 위한 넘버링 더미로 표현하여야 합니다.

마지막까지 최선을 다하셔서 좋은 결과 있으시길 바랍니다.
