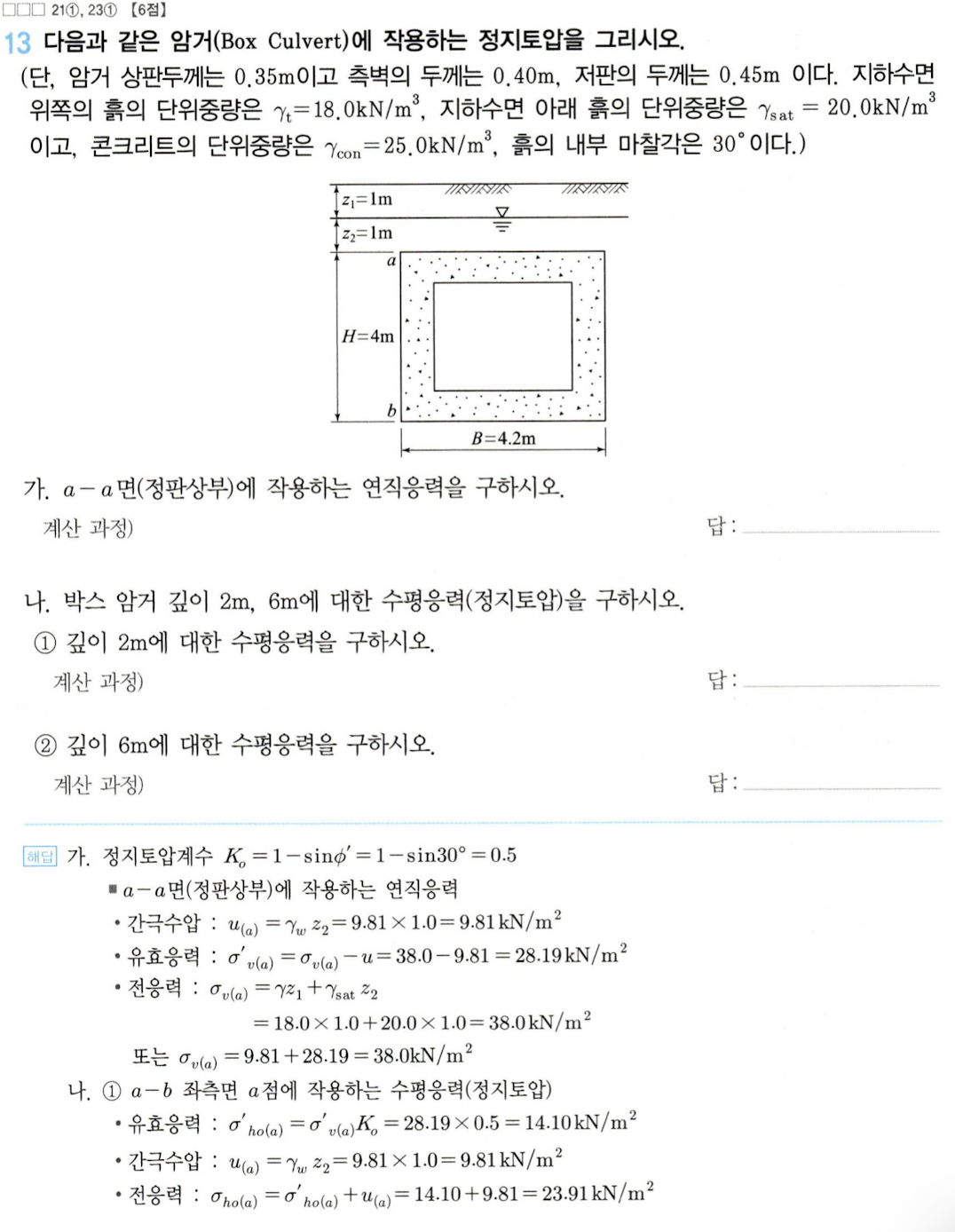

23년 1회차 13번, 21년 1회차 23번 문제에서

박스 암거에 작용하는 정지토압 분포도를 작성하는 세부 문제 해설 중

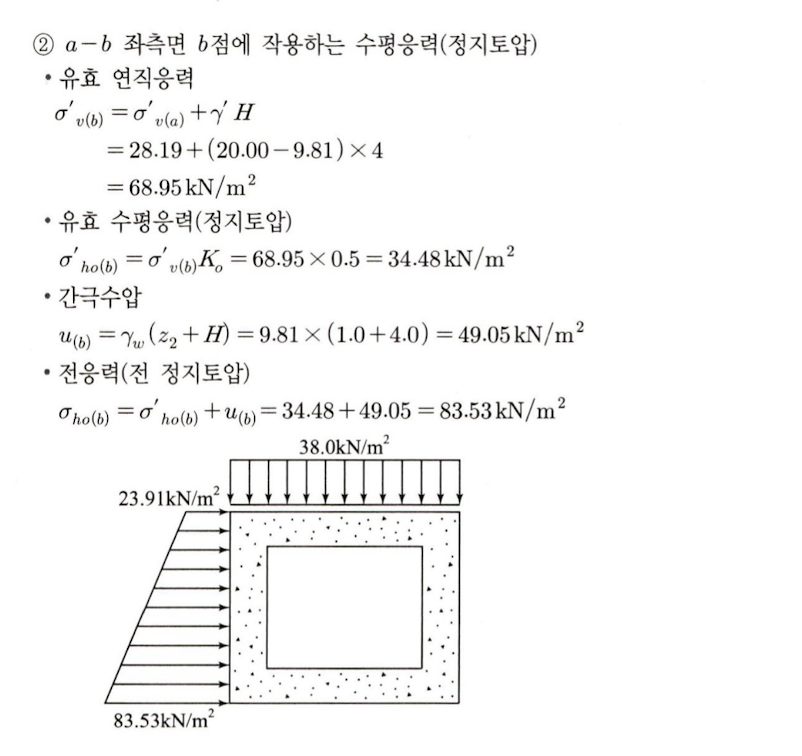

13번 문제의 해설에서는 박스 암거의 한쪽에만 토압 분포 사다리꼴이 그려져 있으며, 정판 상부에 작용하는 연직응력 38kN/m²가 표시되어 있습니다. 치수선은 표시되어 있지 않습니다.

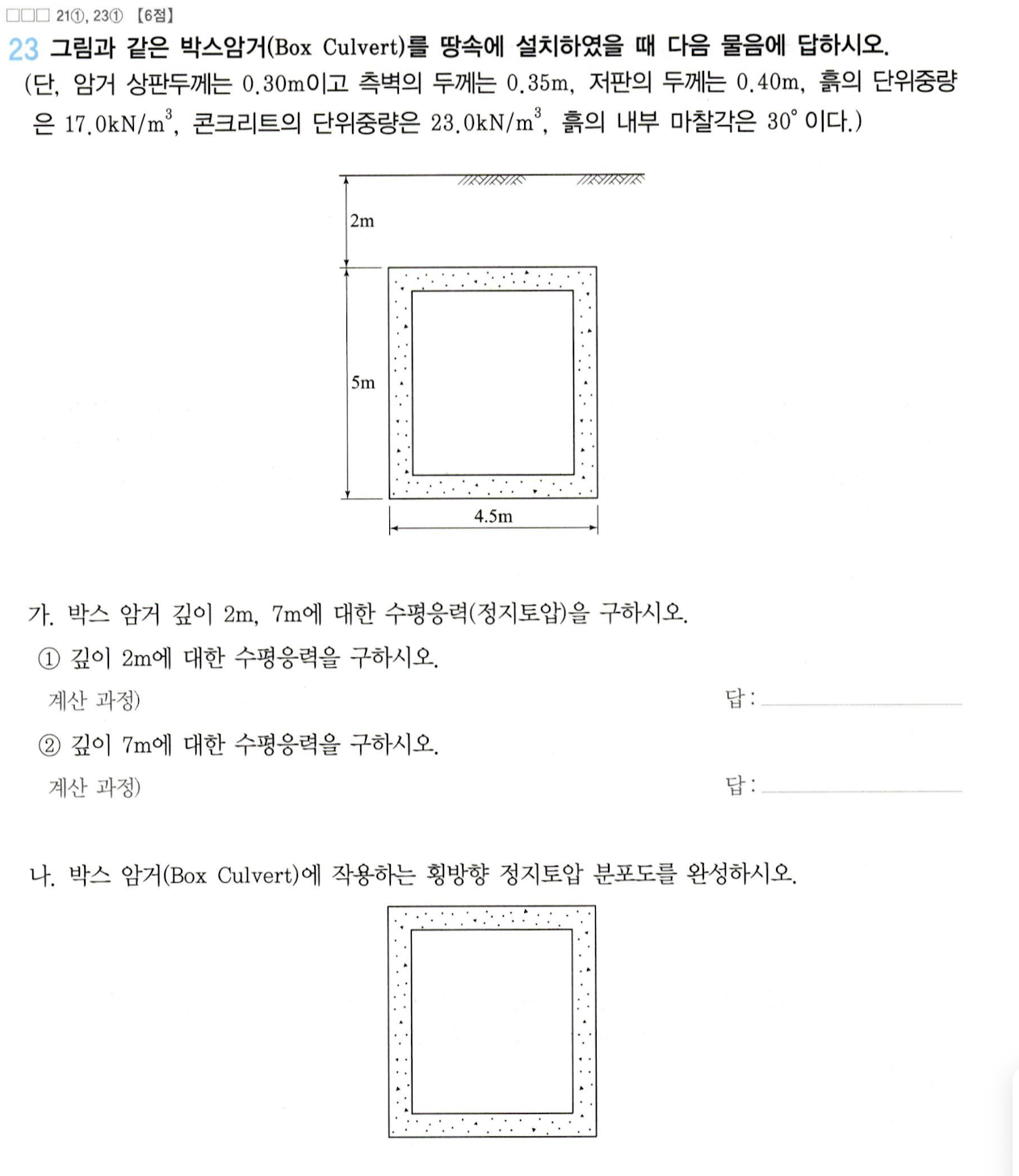

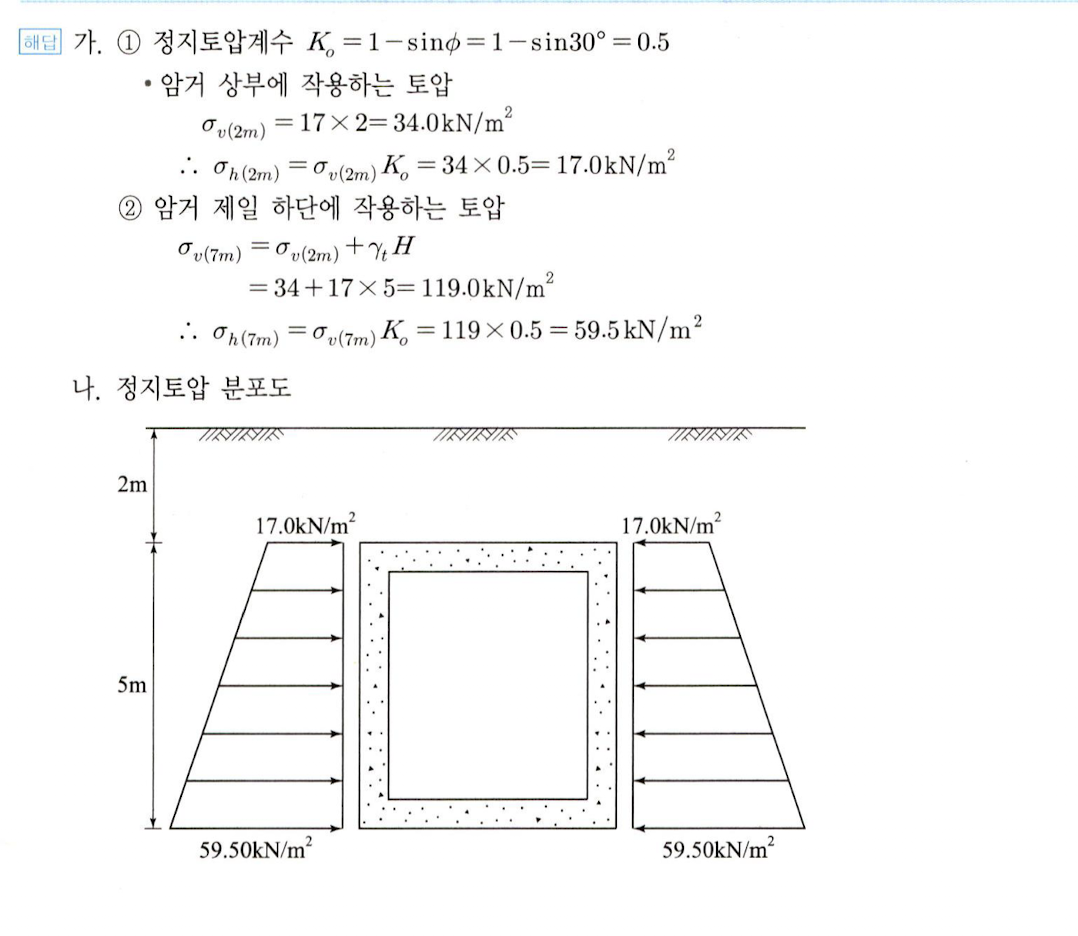

하지만 23번 문제의 해설에서는 박스 암거의 양쪽에 토압 분포 사다리꼴이 그려져 있으며, 깊이를 나타내는 치수선이 표시되어 있습니다. 13번에서 표시된 정판 상부 연직응력은 표시되어 있지 않습니다.

실제 시험에서 암거 측면의 토압 분포도는 한쪽/양쪽 중 어떻게 그려야 하며, 치수선과 정판 상부 연직응력은 표시해야 할까요?
