안녕하십니까 안광호 교수님. 기초역학 강의를 들으면서 차근차근 공부중인 학생입니다.

강의를 수강하는 도중, 제 부족으로 이해를 잘 못해서 문의를 드리기 위해 Q&A를 작성합니다.

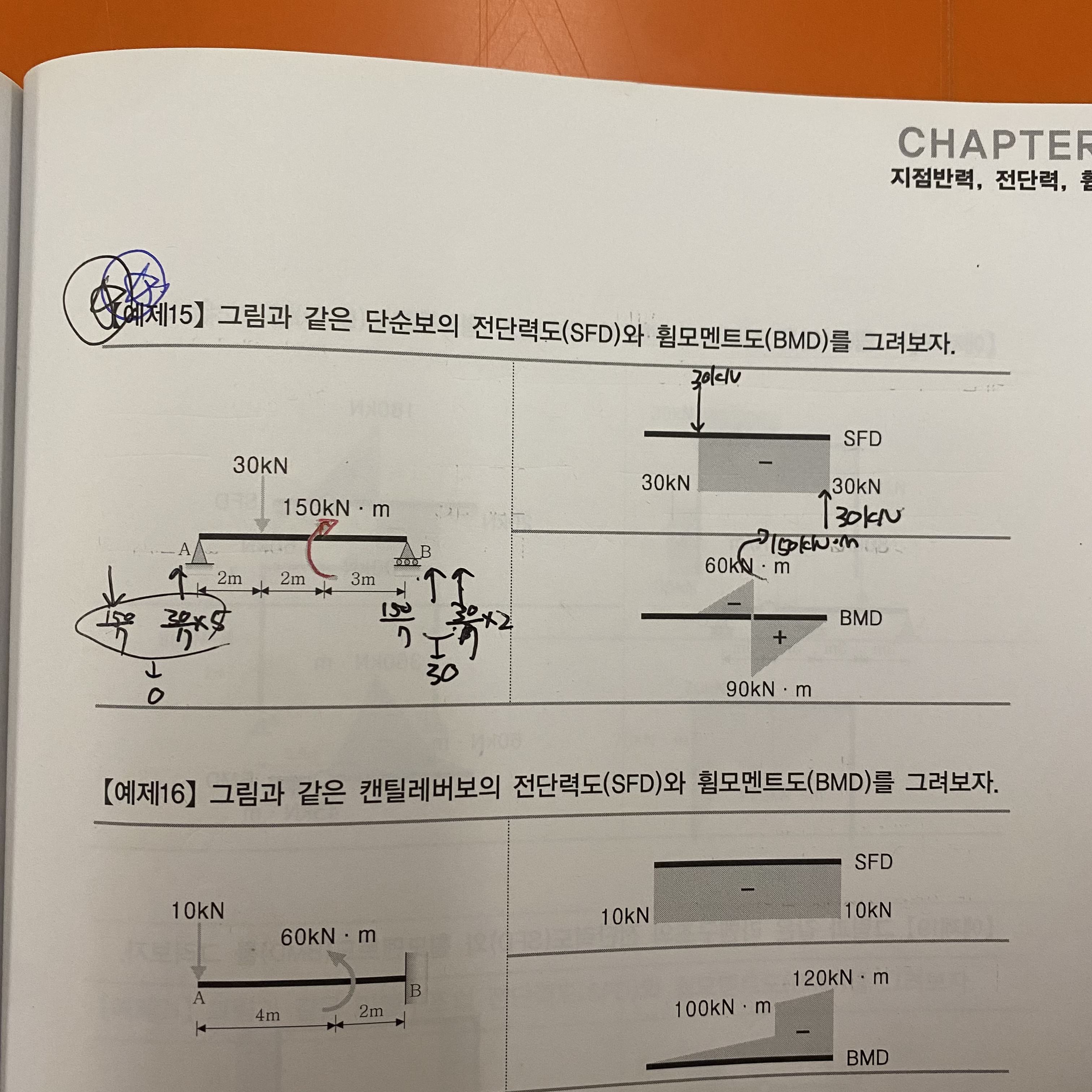

예제 15에서 A점의 지점반력이 0임을 확인했습니다. 이후, 전단력도(SFD)를 그리고 휨모멘트도(BMD)를 그리려는데, 그 전에 30kN의 하중이 가해졌던 부분 전에는 전단력이 없으므로 휨모멘트도를 그리지 않는다고 하셨습니다.

여기서 의문을 가진게, 처음에 제가 생각했던건, 전단력의 최소는 0이고, 0일 때 휨모멘트가 최대니까휨모멘트도가 그려지는게 아닌가? 라는 생각이었습니다. 곰곰히 생각하다 지점반력이 0이니까 전단력은 구할 수 없으니 전단력은 0이 아니라 아예 정의를 할 수 없기에 휨모멘트도를 그릴 수 없다가 아닌가? 라는 생각이 들었습니다.

결국 지점반력 = 0, 전단력 = 존재하지 않음, 휨모멘트도 = 그릴 수 없음

이 논리가 맞는지 여쭤보고자 문의드립니다.

감사합니다.
