응용역학2단계 질문
질문유형 온라인강의 > 토목기사필기 단기완성 종합반 > 고길용
글쓴이 신*엽 등록일 2022.01.18 답변상태 답변완료
  • 2-59,2-55,2-11

    안녕하세요 질문이 많았는데, 답변해주셔서 정말 감사했습니다. 다름이 아니라 이 세문제는 아직도 잘 이해가 되지 않아서 다시 질문드립니다!첫번째그림과 같은 경우 교수님이 탄성하중법은 설명해주시지는 않았는데, 혹시 설명해주신 열쇠방법이나 공액보법으로는 풀수 없는지 알고싶습니다. 해설은 이해가 되지 않는것 같습니다. 두번째 그림과 같은경우 제생각엔 Am이 (400-20)*(200-20)이여야될것 같은데, 왜 (400-10)*(200-20)인지가 이해가 되지 않습니다. 세번째 그림은Q는 설명해주셨는데, P는 어떻게 나오는지를 잘 모르겠습니다. 다시한번 알려주시면 정말감사하겠습니다.

    혹시 또한 2단계는 강의로 따로 제작되있는게 없는지 알고싶습니다.. 동영상강의도 있으면 공부하는데 훨 수월할것 같습니다. 동영상강의가 없으면 3단계를 먼저 공부하고 2단계를 푸는것이 나은지도 알고 싶습니다! 답변 해주시면 감사하겠습니다.

  • 고길용 |(2022.01.19 12:22)

    안녕하세요~ 고길용입니다.

    첫번째 문제는 글로 설명드리기가 정말 힘드네요~ㅠ.ㅠ

    공액보법으로 풀이가 되어있고 휨모멘트가 정상적이면 중앙이 가장큰 휨모멘트로 PL/4인데 양쪽 L/4 구간의 EI가 무한대이므로 양쪽 휨모멘트가 0가 되므로 집모양의 휨모멘트만 남게됩니다. 이상태에서 공액보법을 적용하면 됩니다.

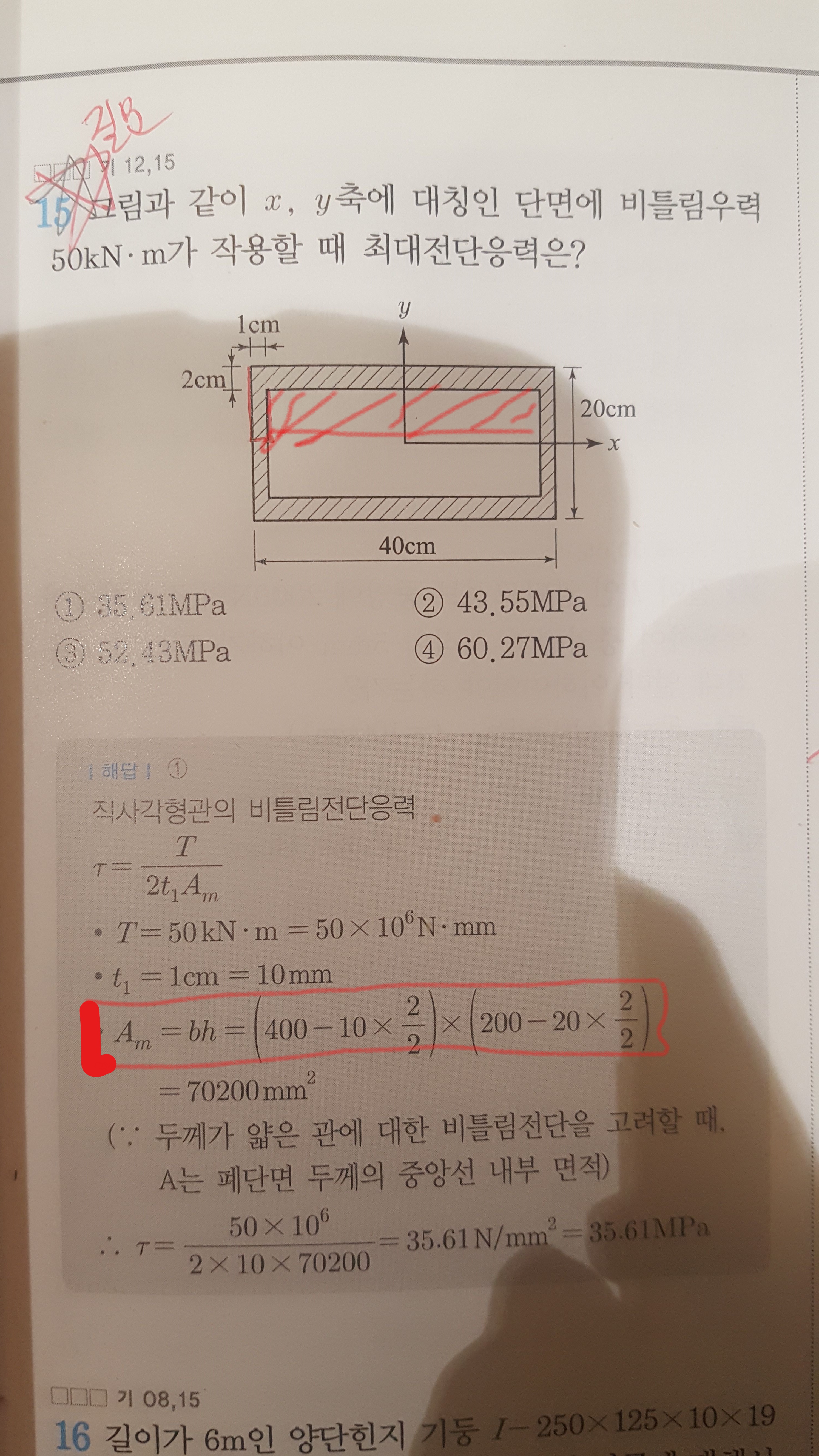

    두번째 문제는 빗금친 면적의 중심선을 긋고 그 면적을 구하는 것입니다.

    세번째문제는 내민보를 AB단순보와 BC켄틸레버보로 나누고 BC켄틸레버는 길이가 L/2인 끝에 Q라는 집중하중이 작용하는 처짐 Q*(L/2)3/3EI 이고 정리하면 QL3/24EI, AB단순보에는 B점에 모멘트 M=Q×L/2 가 작용하는 처짐각으로 오른쪽 길이 L/2가 진행된 처짐이므로 ML/3EI × L/2 에서 M=QL/2이므로 정리하면 QL3/12EI 입니다.

    따라서 합하면 QL3/24EI + QL3/12EI =QL3/8EI 입니다.
