제목
최대휨모멘트
질문유형 온라인강의 > 토목기사필기 단기완성 종합반 > 고길용
글쓴이 신*엽 등록일 2022.02.07 답변상태 답변완료
  • 안녕하세요 최대 휨모멘트에 관련해서 질문이 있어 올립니다!

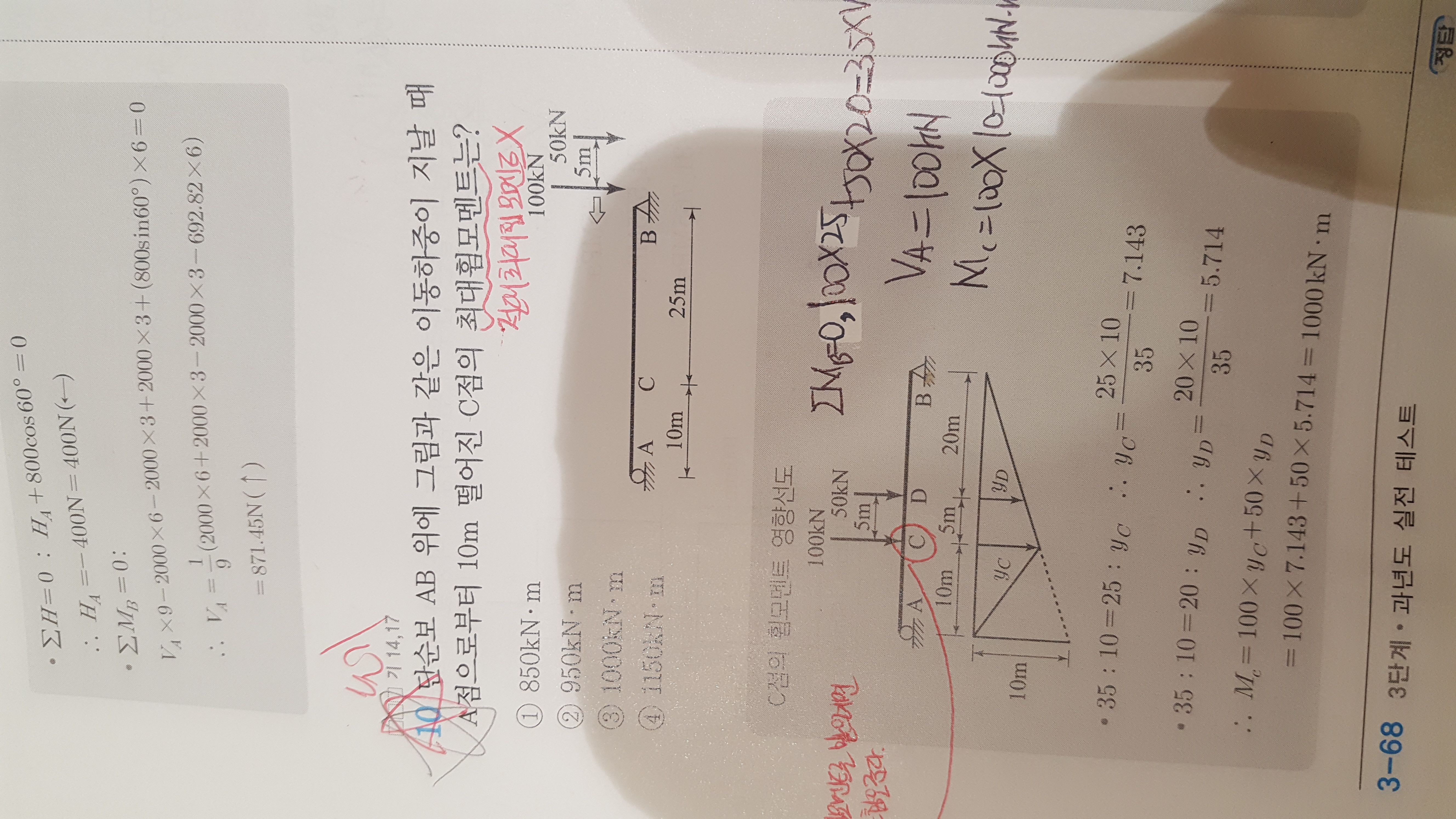

    다름이 아니라 첫번째 문제에서는 c점의 최대 휨모멘트를 구하기 위해 c점에 가장 최대 하중인 100kn을 가했습니다.

    제가 궁금한게 두번째 문제에서도 동일하게 B에서의 최대 휨모멘트를 구하려면 첫번째문제와 동일하게 최대하중인 40kn을 B에 놓고 풀어야 될것 같은데 왜 답지 처럼 G에다 놓고 푸는지 모르겠습니다.

    두문제점의 차이점 알려주시면 감사하겠습니다.

  • 고길용 |(2022.02.08 10:22)

    안녕하세요~ 고길용입니다.

    첫문제는 단순보이고 두번째문제는 게르버보입니다. 게르버보는 상부구조(2층)의 힘이 하부구조(1층)로 전달되고 하부구조는 내민보이므로 돌출부 끝단에 하중이 크게작용하도록 배치하는 것입니다.
