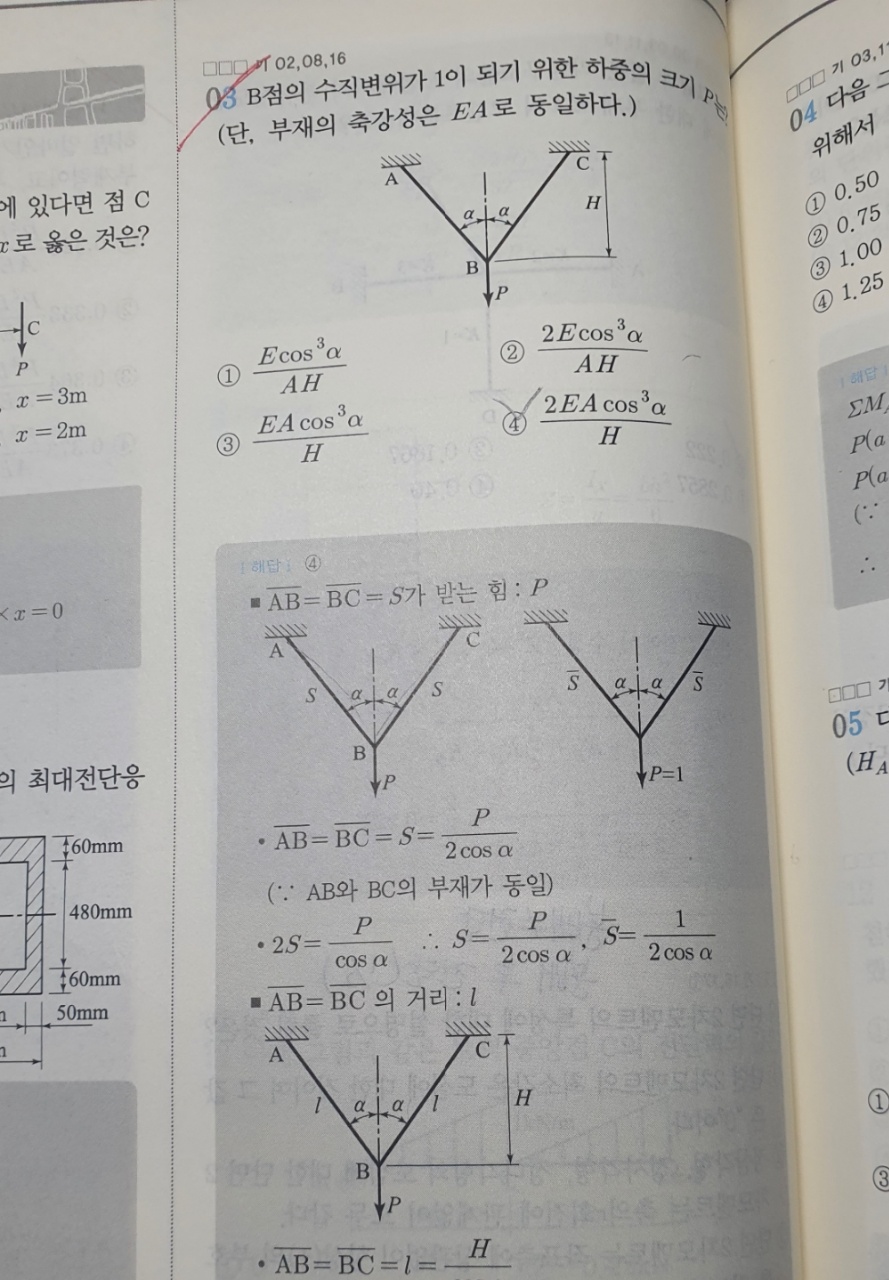

제목	4주완성 2-44p 3번 질문있습니다!
질문유형	온라인강의 > 토목기사필기 단기완성 종합반 > 고길용
글쓴이	김*현	등록일	2022.02.09	답변상태	답변완료
안녕하세요! 3번문제는 전에 트러스 처짐같이 힘주어지는 방향의 길이를 나눠서 1로 만들어주고 각 부재 환산값에 외력을 곱해서 부재력을 구했었는데 이문제는 AB길이를 H/cos(a)로 두고 AB CB부재 정중앙에 H만큼의 길이가 있다고 생각해서 전체 부재를 H로 나눠주고 외력 P를 곱해서 SS'L/EA에 대입했는데 답이 나오질 않아서 질문드립니다 ! 이문제는 전 트러스 처짐 같이 푸는게 아니라 다르게 풀어야 하는건가요 ? 고길용 ｜(2022.02.10 11:22) 안녕하세요~ 고길용입니다. 아닙니다~ 동일하게 하시면 답이 나옵니다. 즉 처짐을 구하면, (P/2cosα)×(1/2cosα)×(H/cosα) / EA 두개의 부재가 동일하므로 곱하기 2하면 PH/2cos³αEA 인데, 이처짐이 1이라고 하였으므로 PH/2cos³αEA = 1 그러므로 P=2cos³αEA/H 입니다. 부재의 길이를 구할때 L이 아니라 H로 표현해야 하므로 H/cosα 에서 아마 실수를 많이 하십니다.
첨부파일	[172]3.jpg
