제목	물량산출 2-p460
질문유형	온라인강의 > 실기_물량산출 > 김창원
글쓴이	윤*용	등록일	2022.03.12	답변상태	답변완료

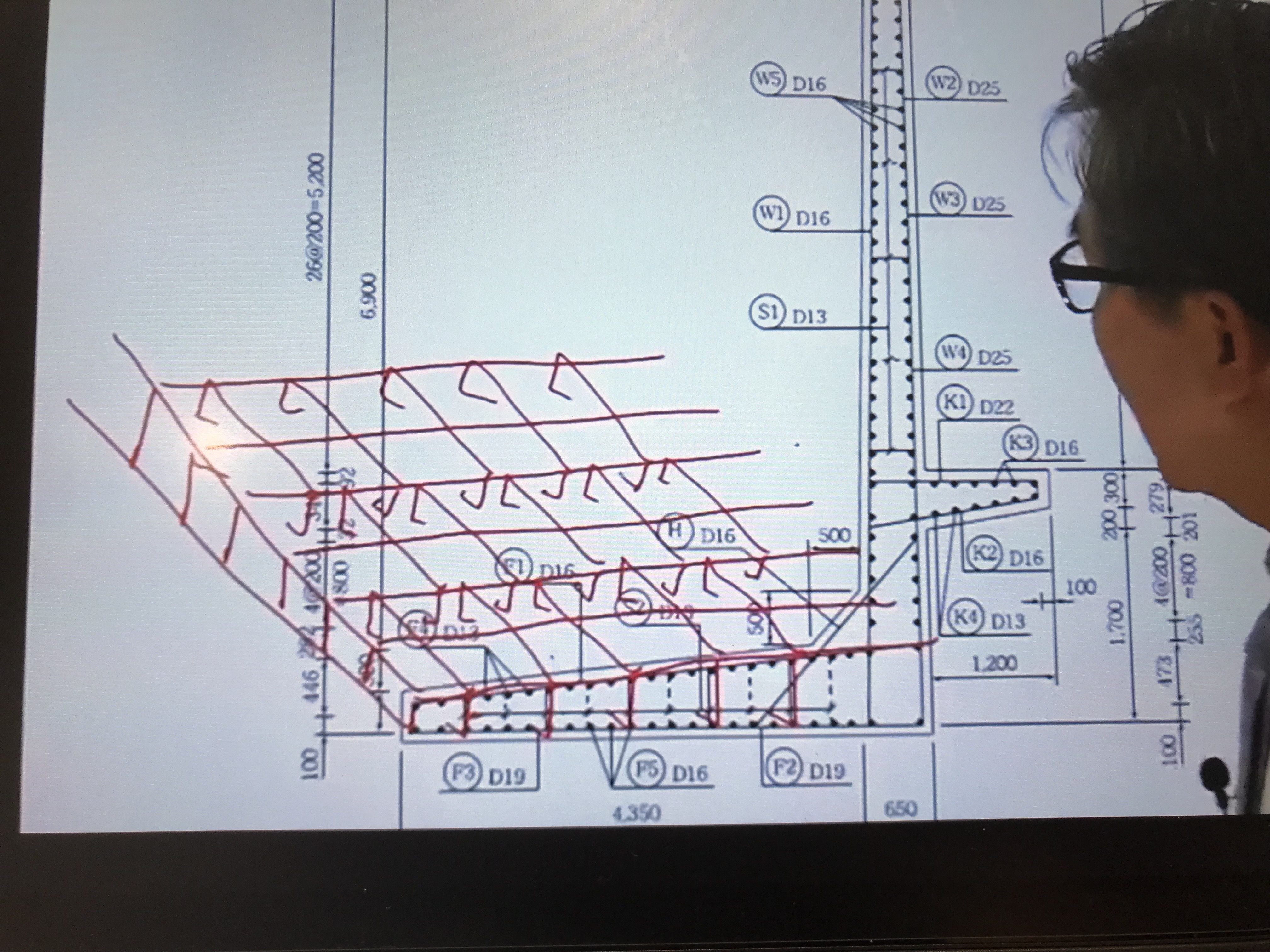

S1, S2철근개수 구할때 이해가 되지않아 질문드립니다. 밑의 사진처럼 풀면 이해가 가는데 밑의 사진처럼 단면도상에서 풀면 단위길이1000mm밑에 분모에 무엇이 들어가야 하는지 잘 모르겠습니다. 첫째 S1의 경우 W1기준으로 배근한다 해서 w1철근이 200mm간격이니까 200이다라고해서 그렇게 S2를 풀면 S2철근은 F1철근위에 배근되어있으니 분모에 똑같이 200이어야 할거같고, 두번째 S2를 구할때 옆에 철근상세도에 445라고 나와있어서 분모에 400이다라고해서 풀기에는 그렇게 S1을 구하려고 옆에 철근상세도를 보면 356이라고 되어있으니 분모에 300을 넣어야 할거같고 정확히 분모에 어떤게 들어가는건가요? 김창원 ｜(2022.03.12 14:40) 1. S1철근은 벽체의 전·후면 간격유지재 입니다. 356의 치수는 S1위치에 따라 길이가 다르므로 평균치수 개념입니다. 철근소요수량 계산 시에는 사용할 필요가 없는 치수입니다. ∴ S1수량={단면도수량(5개)/지그재그(2)}×줄수(5줄)=12.5개 여기서, 줄수는 {단위길이(1000)/W1간격(200)}=5줄 2. S2 철근상세도의 445mm치수는 200mm 2칸을 감싸기위한 치수입니다. ∴ S2수량={단면도수량(10개)/지그재그(2)}×칸수(2.5)=12.5개 여기서, 칸수는 {단위길이(1000)/400}=2.5칸
첨부파일	1647011577733.jpg 1647011577804.jpg
