네 안녕하세요. 김주영님!

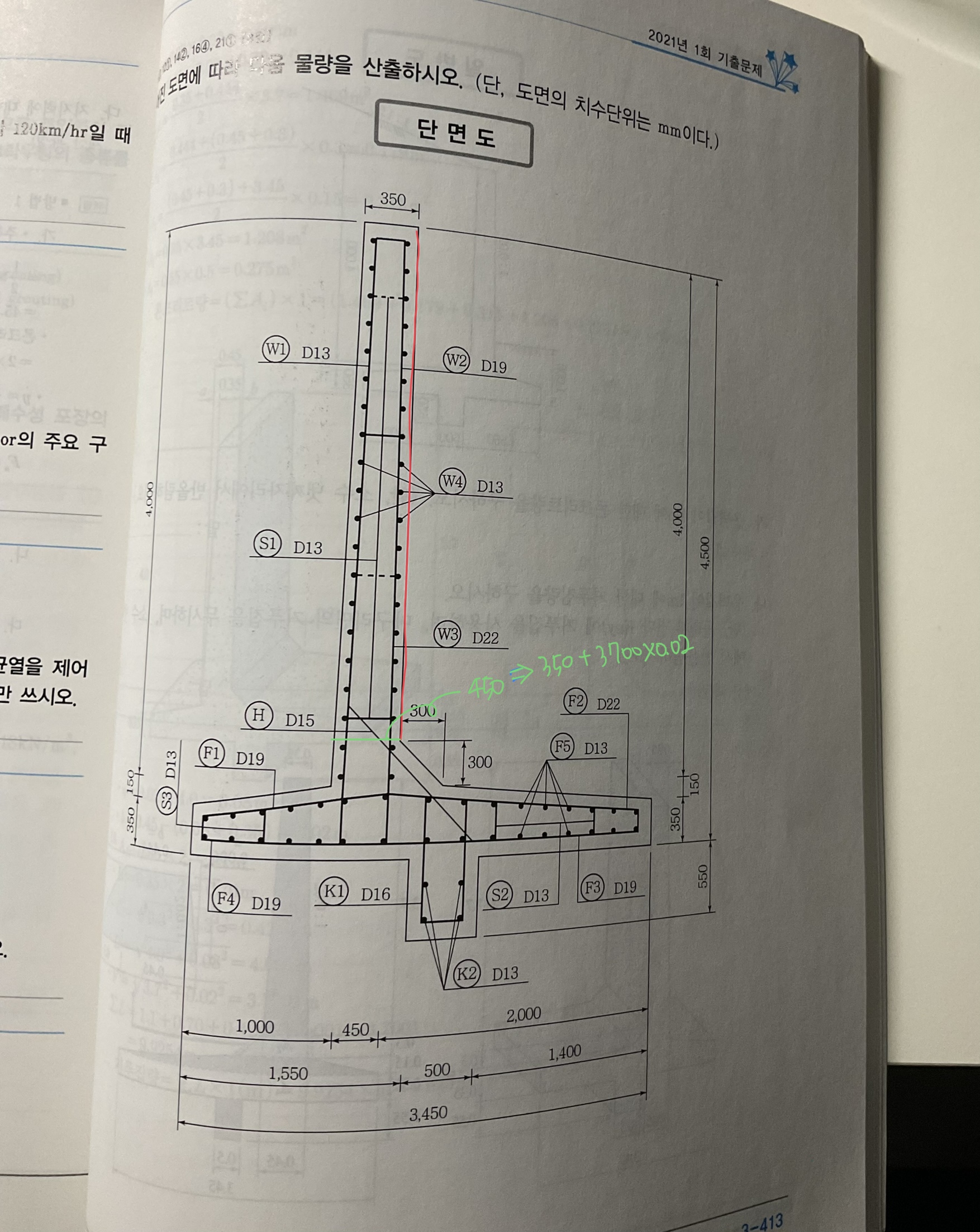

빨간색부분이 수직이라는 근거가 없습니다. (선반식옹벽은 오른쪽측벽이 수직으로 푸시면 편합니다.) 경사가있다고 생각하고 풀어야합니다. 해설도 경사를 고려해서 풀었구요.

450이라는 수치는 초록색부분도아니고 점철근의 간격은 더더욱 아닙니다. 치수를 나타내는것은 콘크리트의 점과 점사이라고 보시면됩니다. 우선 도면을 가로로 잘랐을때 A1 A2 .... A5까지 있죠. A2 사다리꼴에서 왼쪽하단점에서 오른쪽 상단점까지를 450이라고합니다. 강의에서도 설명드렸습니다.

초록색부분은 450-300*0.02=446이 되겠습니다.

이해가안되시면 다시 질문주시면 감사하겠습니다.

최선을 다하셔서 좋은결과 있기를 바랍니다. 합격을 진심으로 기원합니다. 화이팅입니다!
