제목
슬래브교 철근개수 질문입니다
질문유형 온라인강의 > 토목기사실기 종합반 > 김창원
글쓴이 윤*슬 등록일 2022.09.24 답변상태 답변완료
  •

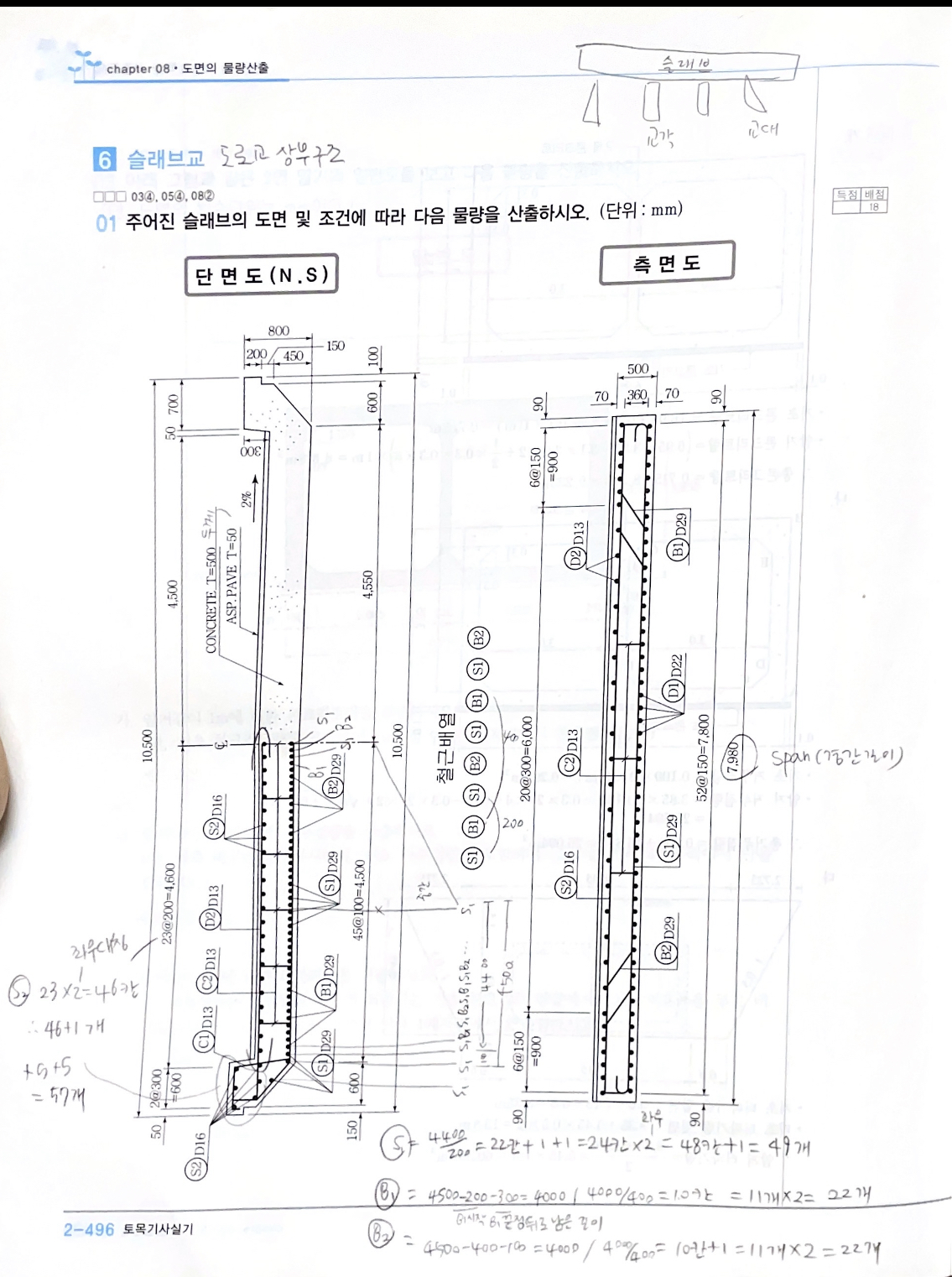

    하단에 제 필기부분이 질문입니다.

    철근이 좌우 대칭이라 한 쪽 개수 구해서 *2하는건데

    s1 구할때는 구한 값*2 한 후에 +1을 하는데

    B1,B2 철근 개수 구할 때는 칸수+1을 한 뒤에 그 값에 *2를 합니다



    제 질문은 +1 과 *2의 순서가 바뀌면 답도 달라지는데

    언제는 *2를 먼저하고 언제는 칸수에 +1해서 개수를 먼저구하고

    그차이가 궁금합니다.









  • 김창원 |(2022.09.26 08:22)

    1. B1철근, B2 철근을 S1방법처럼 구할려면 총 칸수를 구하면 됩니다.

    2. 그림을 그려 본다면,

       슬래브 중심선 왼쪽에 10칸을 그리고 오른쪽에 10칸을 그리고나면 가운데 1칸이 생길 것 입니다.

      ∴ 총 칸수= 왼쪽칸수(10)+가운데칸수(1)+오른쪽칸수(10)=21칸

    3. B1철근수량,B2 철근수량=칸수+1=21+1=22개
