안녕하세요,,,

B지점이 이동단이므로 수직반력만 존재하고 수평반력이 없습니다.

수평반력이 없으므로 BD구간 전체는 휨모멘트가 0입니다.

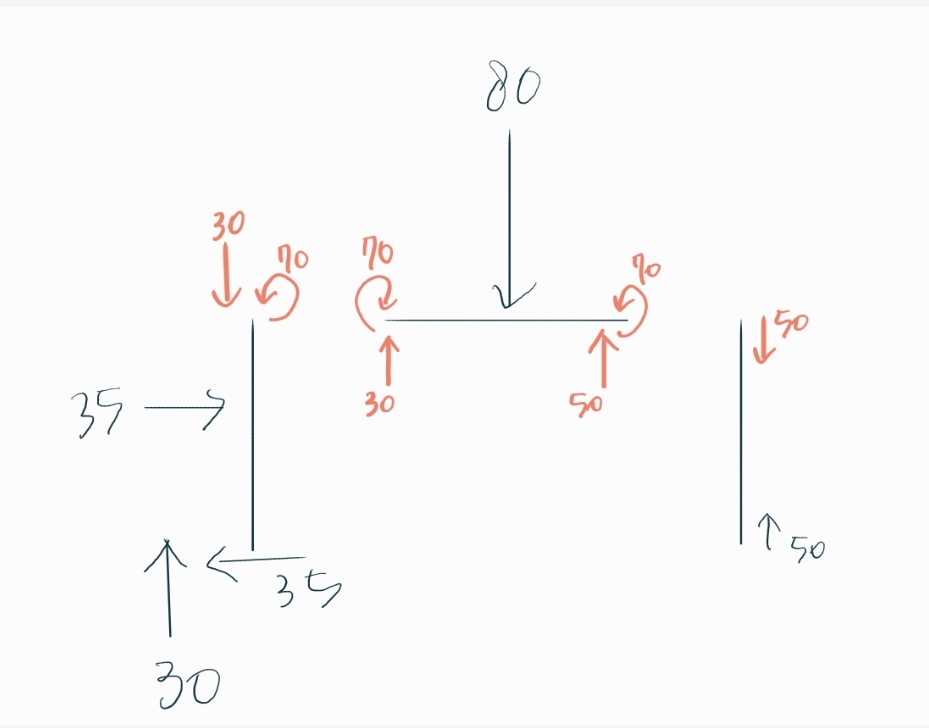

따라서, 수평의 보에서 우측의 상향 50은 존재할 수 있지만, 반시계 70은 존재할 수 없습니다. 이것이 존재한다면 DB구간의 D점에 시계회전 70이 있어야 하며, DB구간의 D점에 시계회전 70이 있다면 B점에 반시계회전 70이 있어야 한다는 것인데, 이동지점이라 존재할 수가 없죠? 뭔가 해석이 잘못되었다는 것입니다.

문제는 D점이 되겠습니다.

해석의 순서를 AC의 C절점, BD의 B절점, CD구간으로 해보시기 바라며

이렇게 하였을 때 각각의 강절점 C, D 상황을 혼동하지 않고 제대로 알 수 있게 됩니다.

감사합니다.
