안녕하십니까? 홍성협입니다.

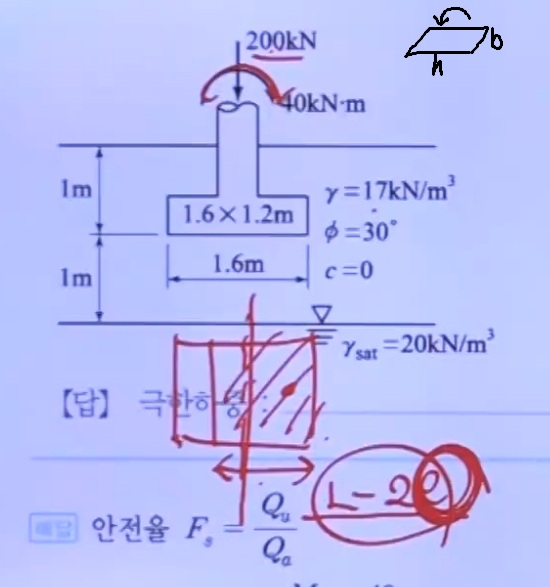

질문하신 문제는 1.6mX1.2m의 기초가 주어져 있습니다.

이 기초는 폭(짧은쪽)이 1.2m이며, 길이(긴쪽) 1.6m인 기초입니다.

그리고 길이(L) 1.6m 방향으로 모멘트가 작용하고 있습니다.

이에 유효폭과 유효길이를 산정해보면....

B'=B=1.2m (폭방향의 모멘트가 작용하지 않음)

L'=L-2e=1.6-2*0.2=1.2m

최종적으로 테르자기에 적용할 폭은 B'과 L'중 작은값을 유효폭으로 결정하고 긴쪽을 유효길이로 결정합니다.

해당문제의 기초는 모멘트를 고려하면 B'=L' 되므로 같은 한변의 길이가 1.2m인 정사각형 기초로 간주됩니다.

추가적으로  B'<L' 경우는  B'이 유효폭으로 결정하여 테르자기식에 적용하고 만약, B'>L' 경우라면 L'을 유효폭으로 결정하여 테르자기 식에 적용하여야 합니다.

몸관리 잘하시고 즐거운하루 보내세요~
