안녕하십니까 공정관리를 강의하고 있는 한웅규입니다.

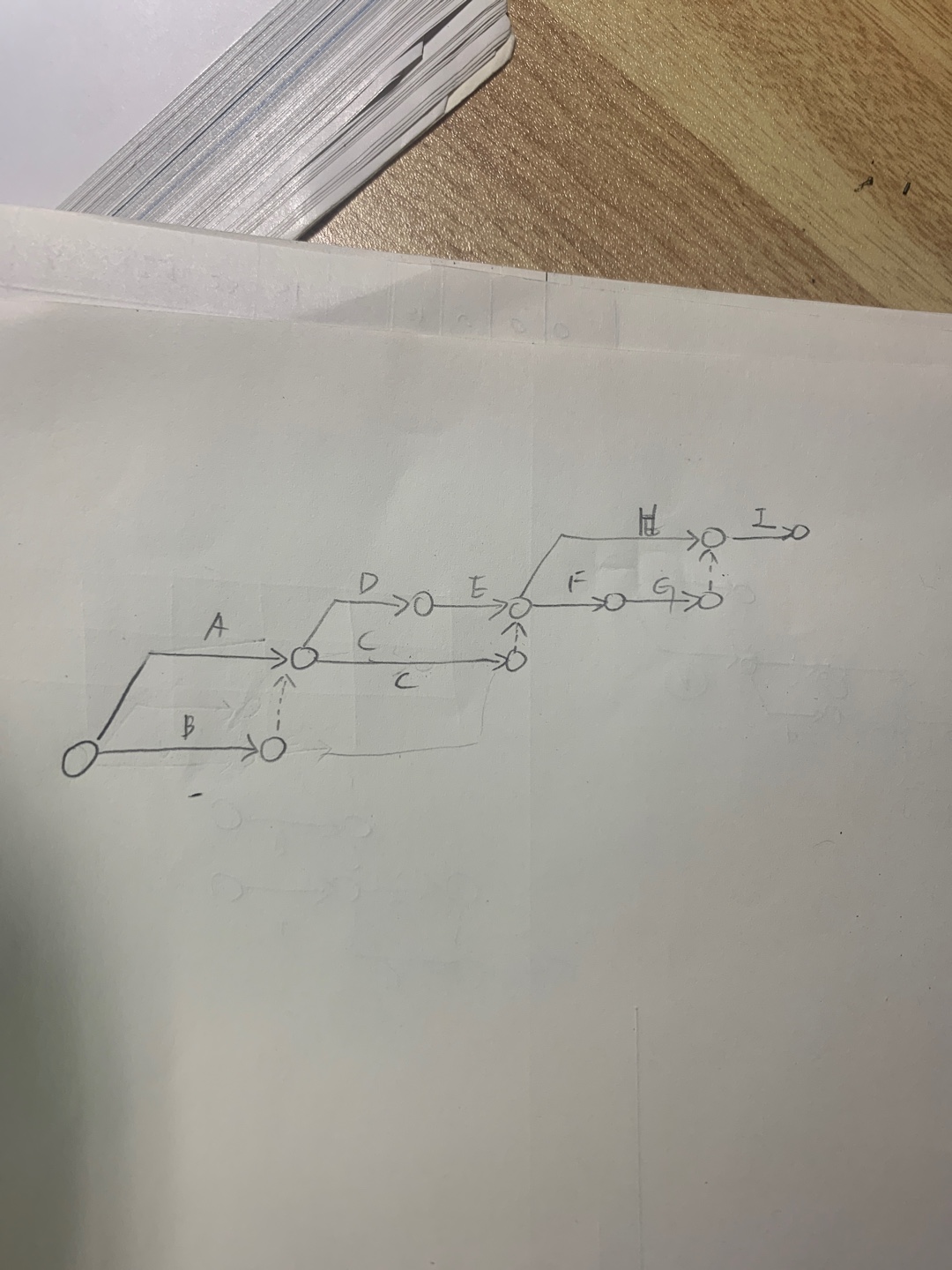

첨부해주신 답안은 불필요한 더미가 만들어져 있습니다.

C작업과 G작업이 끝나는 곳에는 더미가 필요없습니다.

AB작업과 비교해보면 이벤트와 이벤트 사이에는 하나의 액티비티(실선화살표)만 존재할 수 있습니다.(개시결합점과 종료결합점 사이에는 하나의 실선화살표만 존재할 수 있습니다.) 따라서 AB작업은 작업의 중복을 피하기 위하여 넘버링 더미를 만들어야 되지만 CE, GH작업은 개시결합점이 다르므로 더미를 만들어서는 안됩니다.

공정표를 그릴때 선만 뽑으면서 그리시고 다음 조건을 확인한 후에 이벤트로 마무리 하고 다음 작업을 그리시기 바랍니다.

마지막까지 최선을 다하셔서 좋은 결과 있으시길 바랍니다.
