제목

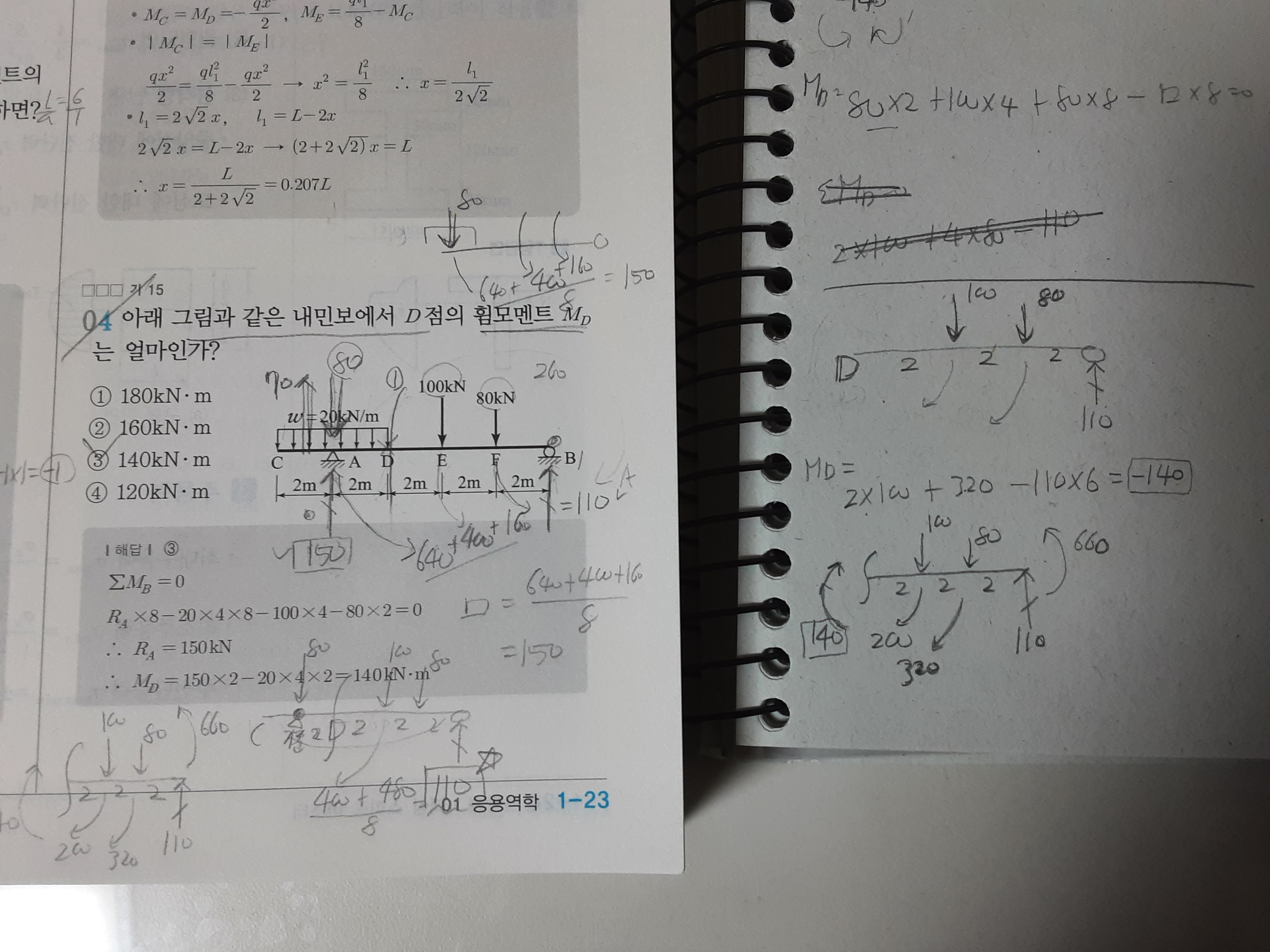

토목기사 4주완성 23p 4번 질문있습니다
질문유형 온라인강의 > 토목기사필기 단기완성 종합반 > 고길용
글쓴이 장*림 등록일 2024.07.09 답변상태 답변완료
  • 1.모멘트D=해서 풀었는데 -140이렇게 나오고 선생님이 알려주신데로 200 320 들어오고 반대로660이 들어오니까 140으로 막아주고 방향은 아래로 볼록이므로 +방향이 나오는건 이해가 갔는데

    해답처럼 반력110쪽으로 모멘트D= 해서+140이 나올려면 어떻게 해야하나요?

    2.해답부분 보면 어쩔때는 ΣM=0 이렇게 쓰고 어쩔때는 위에 해답처럼 MD=150×2-20×4×2=140

    어쩔때 ΣM=0쓰고 어쩔때 M= 이렇게 쓰는건가요?

    반력을 구하기 위한M 구할때 ΣM=0 쓰고 휨모멘트 값 구할때는 MD= 이렇게 하는건가요?

  • 고길용 |(2024.07.09 19:09)

    안녕하세요~ 고길용입니다.

    100×2+80×4-110×6=-140 여기서 (-)란 110×6이 크므로 그걸막으려면 D점모멘트는 시계방향! 그러므로 재료를 아래로 볼록하게 만들므로 (+)입니다.
