제목
20페이지 및 39페이지 40번
질문유형 온라인강의 > 필기_응용역학 > 안광호
글쓴이 이*지 등록일 2024.09.02 답변상태 답변완료

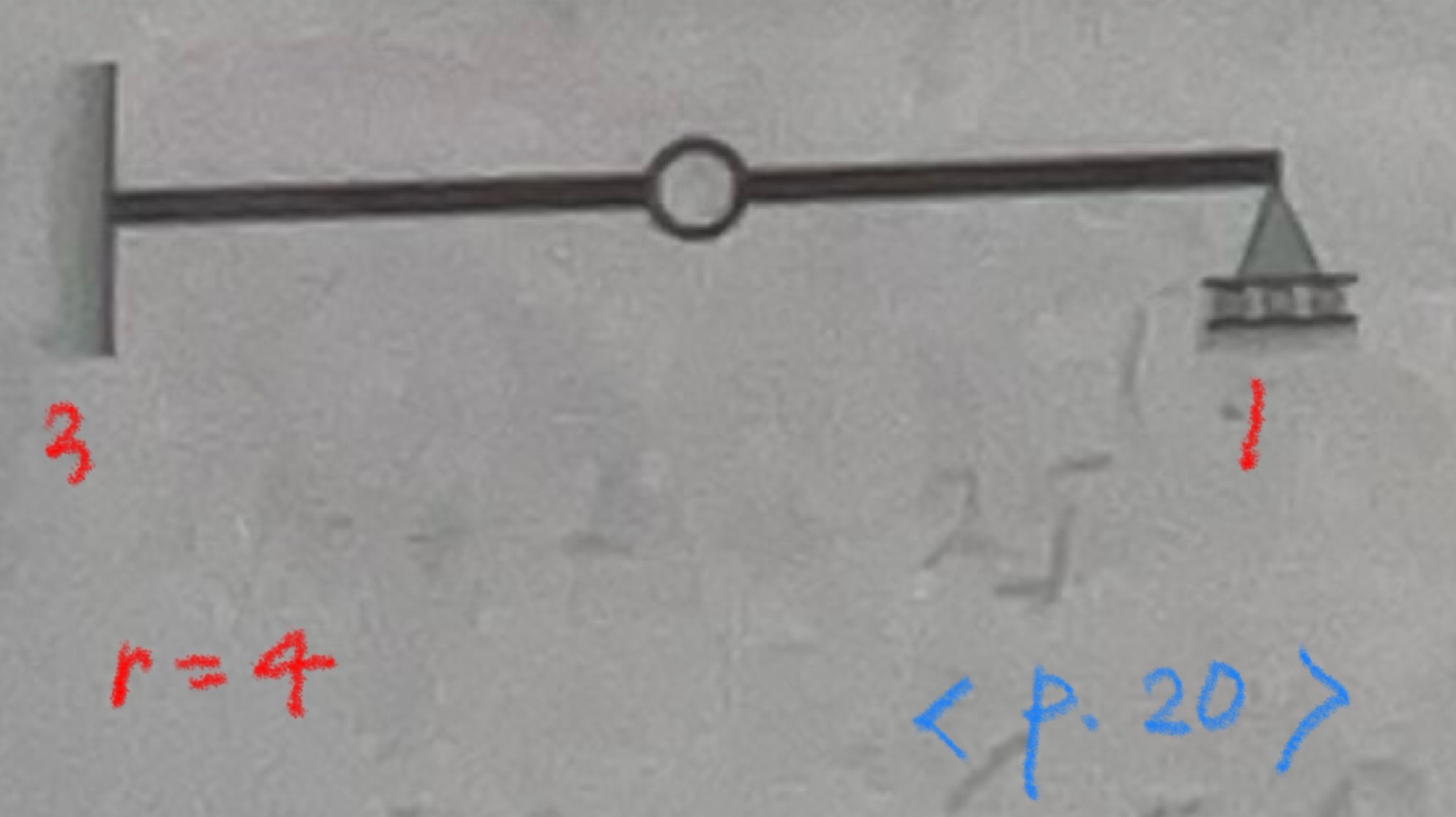

  • 20페이지에서는 위 그림과 같이 가운데 힌지의 r을 고려하지 않고 차수를 구했는데

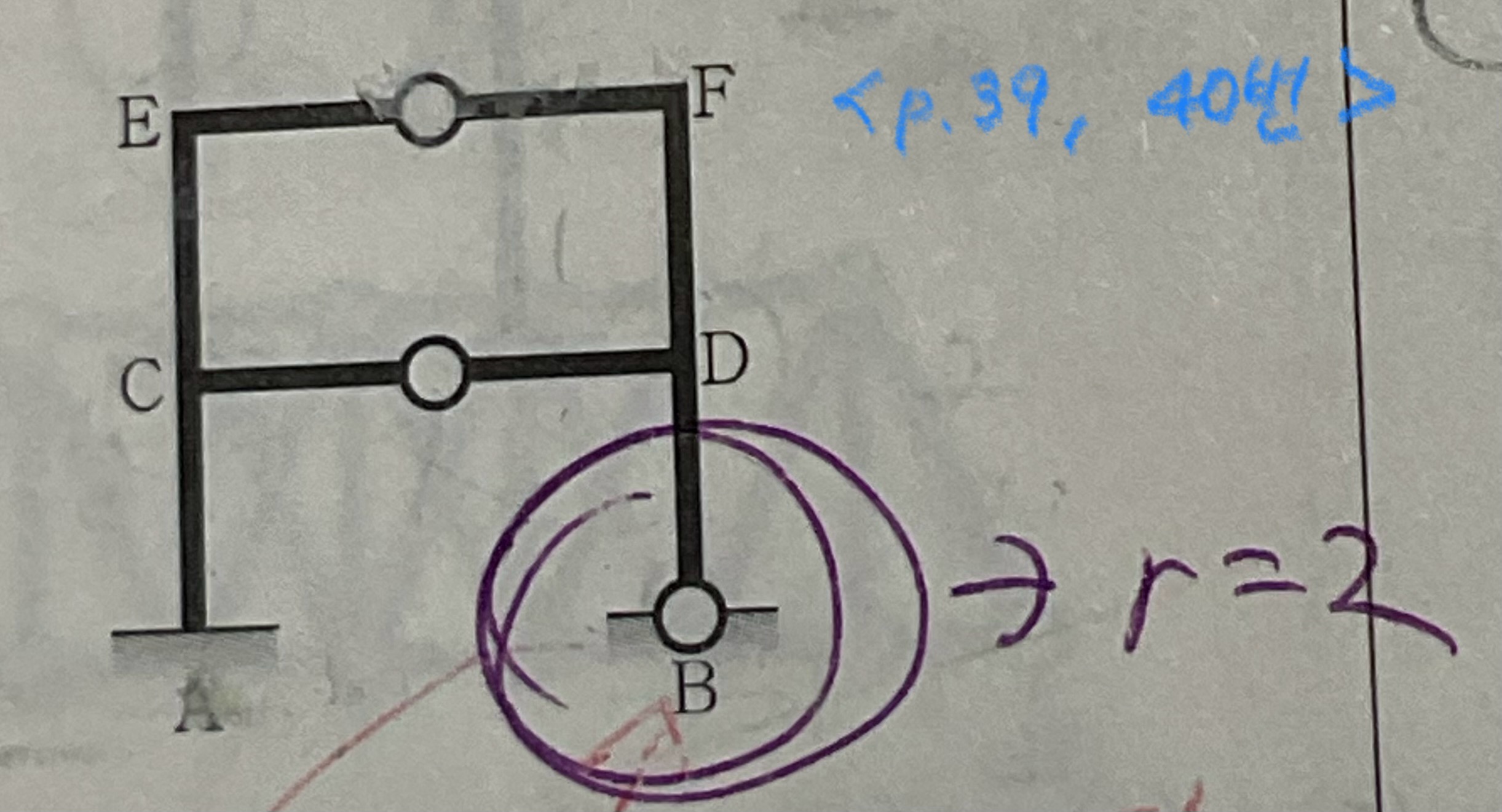

    39페이지 40번에서는 B점 힌지의 r(=2)값을 고려하여 r=5값이 나오며 차수를 구하는데

    왜 20페이지에선 고려를 안하는 건가요?

    평면구조물에서만 고려하고 보에서는 고려를 안하는건가요 ??

  • 안광호 |(2024.09.04 12:58)

    안녕하세요,,,

    첫번째 그림에서 보의 중간에 발생한 동그라미는 좌측의 부재와 우측의 부재를 회전이 가능한 활절점(hinged joint)으로 연결한 상태이며 지점(support)이 아닙니다.

    두번째 그림에서 B점은 지면에 동그라미로 표현된 회전지점(hinged support)이며 지점반력이 2개 발생하는 지점입니다.

    CD보의 중간, EF보의 중간에 발생된 동그라미는 활절점(hinged joint)입니다.

    활절점과 회전지점을 구분하실 필요가 있겠습니다.

    감사합니다.
