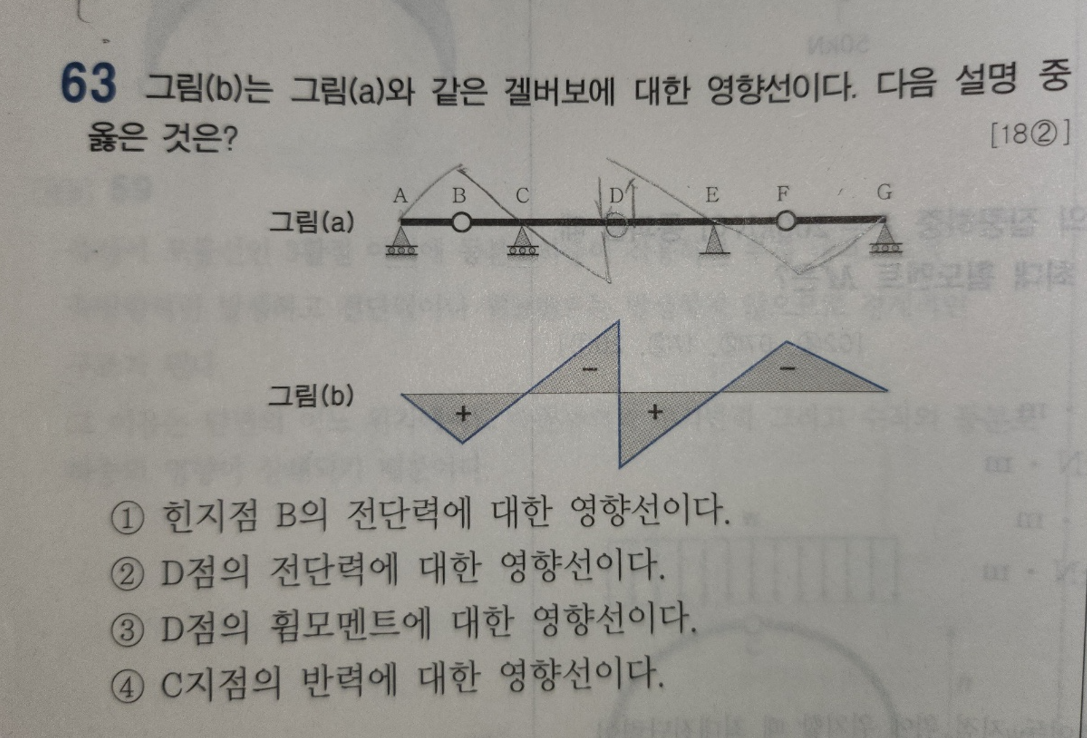

응용역학 163p-63번 문제 관련 질문
질문유형 온라인강의 > 필기_응용역학 > 안광호
글쓴이 서*현 등록일 2024.09.03 답변상태 답변완료
  • 안녕하세요 교수님

    18년 2회 기출에 나왔던 게르버보 영향선 관련 문제에 대해서 질문드립니다.

    영향선을 그릴때 muller-breslau 방법을 사용하면 D점을 끊고 왼쪽을 내리고 오른쪽을 올리는 것으로 알고있는데

    문제 그림(B)에 주어진 영향선이 반대로 된거같아서 제가 잘못 알고있는 것인지 궁금합니다.

  • 안광호 |(2024.09.04 13:04)

    안녕하세요,,,

    수평의 기(준)선을 중심으로 아래쪽을 +, 위쪽을 -로 보느냐

    아니면 아래쪽을 -, 위쪽을 +로 보느냐의 차이 정도라고 볼 수 있겠습니다.

    어떤 기준을 작용하느냐는 전적으로 개인의 취향에 달려있으며, 비슷한 적용이 전단력도와 휨모멘트도에서도 나타나는데, 국가자격시험의 문제은행에 수록된 이 문제는 출제자의 개인적인 취향이 반영된 정도라고 볼 수 있겠습니다.

    감사합니다.
