제목
캔틸레버보의 수직절단법 사용
질문유형 온라인강의 > [필기+실기 패키지] 프리패스반 / 대학생 프리패스반 > 안광호
글쓴이 김*우 등록일 2025.04.03 답변상태 답변완료

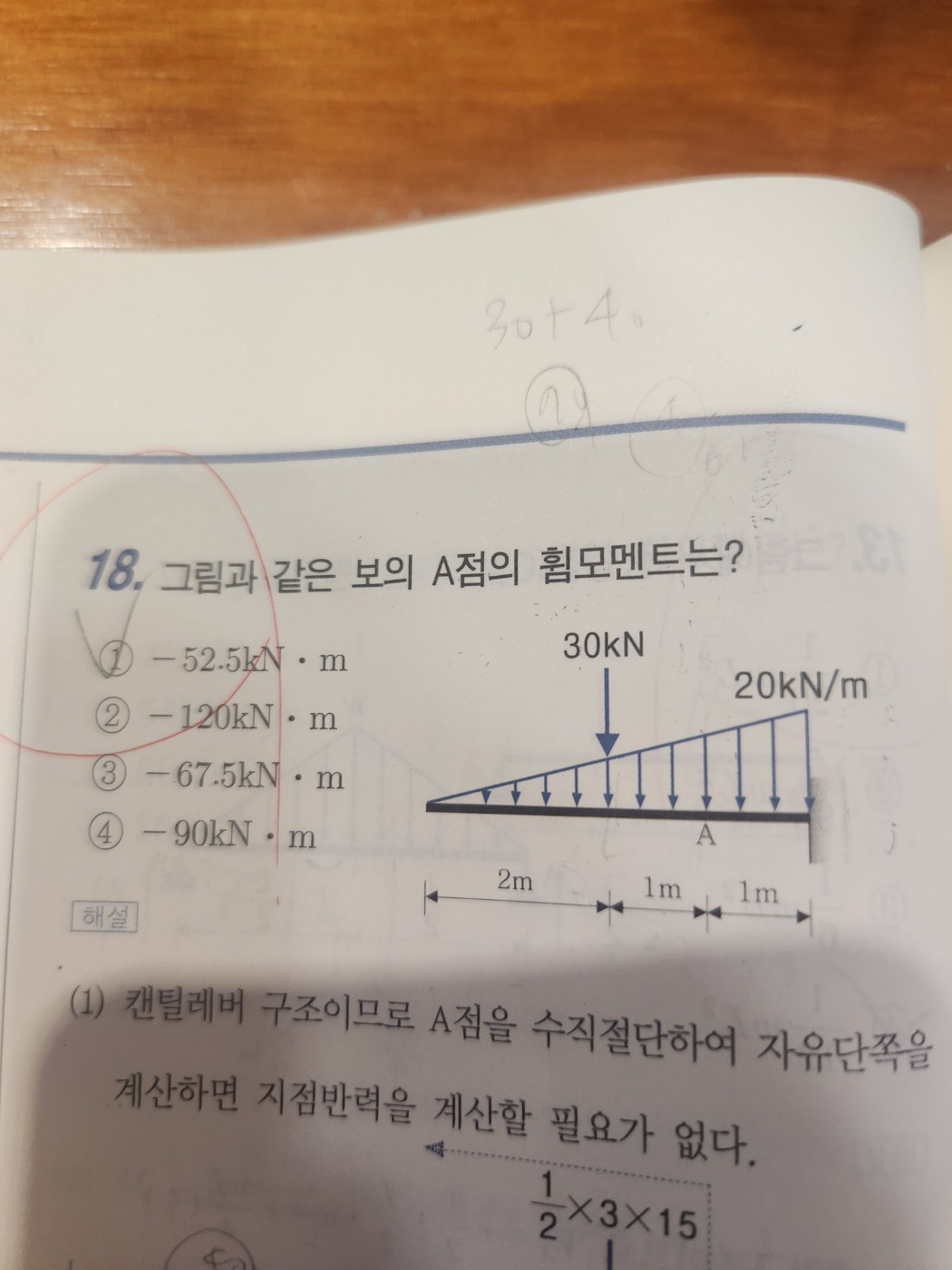

  • 18번 문제를 푸는데 수직절단해서 A점 왼쪽을 기준으로 휨모멘트를 구했을때와 오른쪽을 기준으로 휨모멘트를 구했을때가 다르게 나와서 잘 모르겠어서 질문드립니다.

    (자유단쪽(왼쪽)으로 계산하는게 편한건 아는데 고정단쪽으로 계산하니까 자꾸 오답이 나와서 고정단(오른쪽) 기준으로 구하는 과정을 알고 싶습니다.)

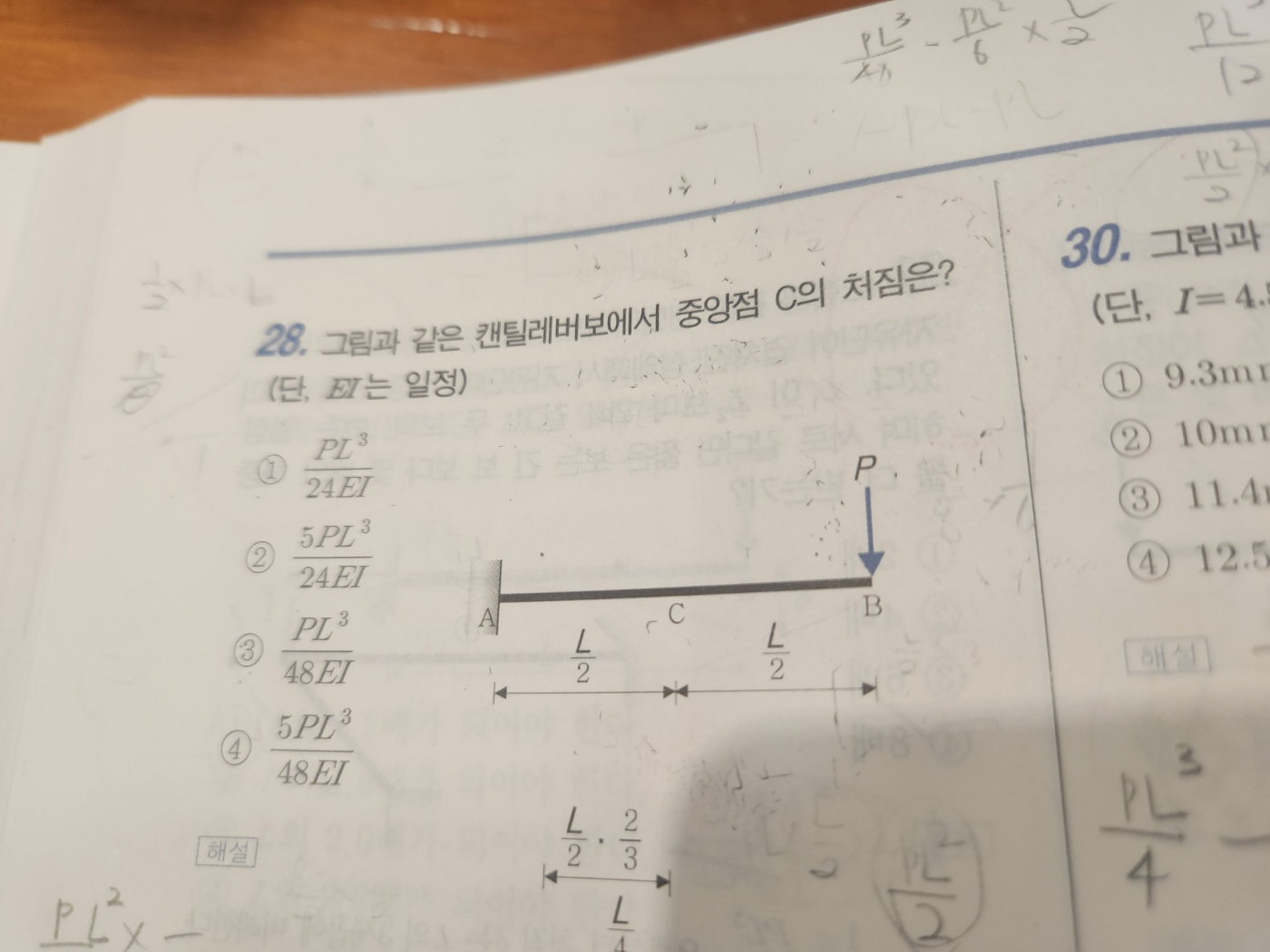

    28번 문제는 BMD가 등변분포하중이 나오는데 지점변환까지 해서 A가 자유단,B가 고정단으로 바꿨을때 공액보에서 점 C를 기준으로 처짐의 좌측값과 우측값이 자꾸 다르게 나와서 질문 남깁니다.(자유단쪽(왼쪽)으로 계산하는게 편한건 아는데 고정단쪽(오른쪽)으로 계산하니까 자꾸 오답이 나와서 오른쪽 기준으로 구하는 과정을 알고 싶습니다.)

  • 안광호 |(2025.04.07 14:10)

    안녕하세요,,,

    18번 문제에서 A점의 우측으로 휨모멘트를 계산하고자 한다면 먼저 고정단의 반력을 구해야하는데, 고정단의 반력을 구하지 않고 휨모멘트를 계산한데에 따른 오류라고 볼 수 있겠습니다.

    28번 문제에서도 마찬가지입니다. 하중조건에 따른 고정단의 반력을 구해놓고 이후의 내용을 전개해야 하는데 그러하지 않은데에 따른 오류로 보여집니다.

    감사합니다.
