기초역학 72페이지 28번 질문입니다.
질문유형 온라인강의 > 토목기사 프리패스반(1년) > 안광호
글쓴이 이*호 등록일 2018.10.08 답변상태 답변완료

  • 안녕하세요.



    A지점의 수평반력을 구하라는 문제인데요.



    먼저주어진 하중 20kN을 각각 나눠 수직 반력을 구한 후에



    모멘트M ctoleft로 구하면 제 계산으로는 A지점 수평반력이12.6984가 나옵니다.



    무엇이 잘못되엇을까요

  • 안광호 ｜(2018.10.10 14:45)

    안녕하세요,,,

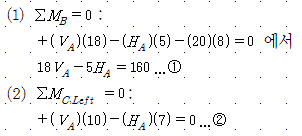

    A지점과 B지점의 높이차이가 있기 때문에 다음과 같은 연립방정식의 형태로 조건이 나타납니다.

    위의 식을 연립하면 H_A=21.05, V_A=14.375가 산정됩니다.

    참고로 이 문제는 토목기사 2003년도 2회 필기시험문제입니다.

    감사합니다.
