응용역학 390p 19번 , 384p 19번 질문
질문유형 온라인강의 > 토목(산업)기사필기 시리즈 종합반 > 안광호
글쓴이 박*호 등록일 2019.02.14 답변상태 답변완료
  • 1) 390p 19번 부정정 문제 질문있습니다.

    책 풀이에서는 3연모멘트법을 이용하는데

    둥분포하중에 의한 처짐 - 지점b 반력에 의한 상향 처짐 = 0.1cm

    이런식으로 계산하면 안되는건가요?

    388~389p 14,15번은 제가말한 풀이를 적용하던데

    b지점이 보애 떨어져있나 없나의 차이때문에 적용할 수 없는건지 궁금함니다.



    2) 384p 19번 모멘트 분배법 문제

    풀이에서 Mb = -wl^2 /4  이고  0.5 분배율적용하여

    Mba=Mbc= -wl^2 / 8  라고 나와있는데요

    이때 휨모멘트 Mb의 값을 묻는다면 답은 둘 중 뭐가 되는건가요

    그리고 좌우 분매모멘트를 더하면 그 지점의 모멘트가 되나요?

    아님 분배모멘트 자치가 그 지점의 휨모멘트가 되나요

    개념이 잘 이해가 안됩니다. 자세한설명 부탁드립니다.

  • 안광호 |(2019.02.16 16:15)

    안녕하세요,,,질문하신 내용에 대한 답변입니다.

    (1) 지점침하는 외적인 하중에 지점이 가라앉은 상태이므로 지점침하를 표현할 수 있는 3연모멘트방정식과 같은 해법을 적용하라는 문제로 보시면 되겠습니다.

    앞의 문제와 비슷해보이지만 다른 유형이므로 같은 사고방식으로 문제를 해결할 수 없다고 보면 되겠습니다.

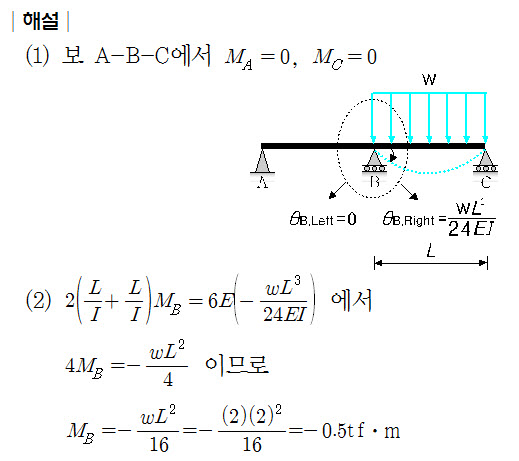

    (2) 고정단이 있는 경우는 모멘트분배법 적용이 쉽지만 고정단이 없는 연속보의 경우를 억지로 모멘트분배법으로 적용하려면 해석조건을 별도로 설정해서 알고 있어야 하는 문제점이 발생하게 됩니다. 따라서, 고정단이 없는 연속보는 3연모멘트법이 탁월한 해법이 되며 다음의 해설을 참고해보시는 것이 좋겠습니다.

    감사합니다.
