[답변]

1. 네 님의 생각이 맞습니다.

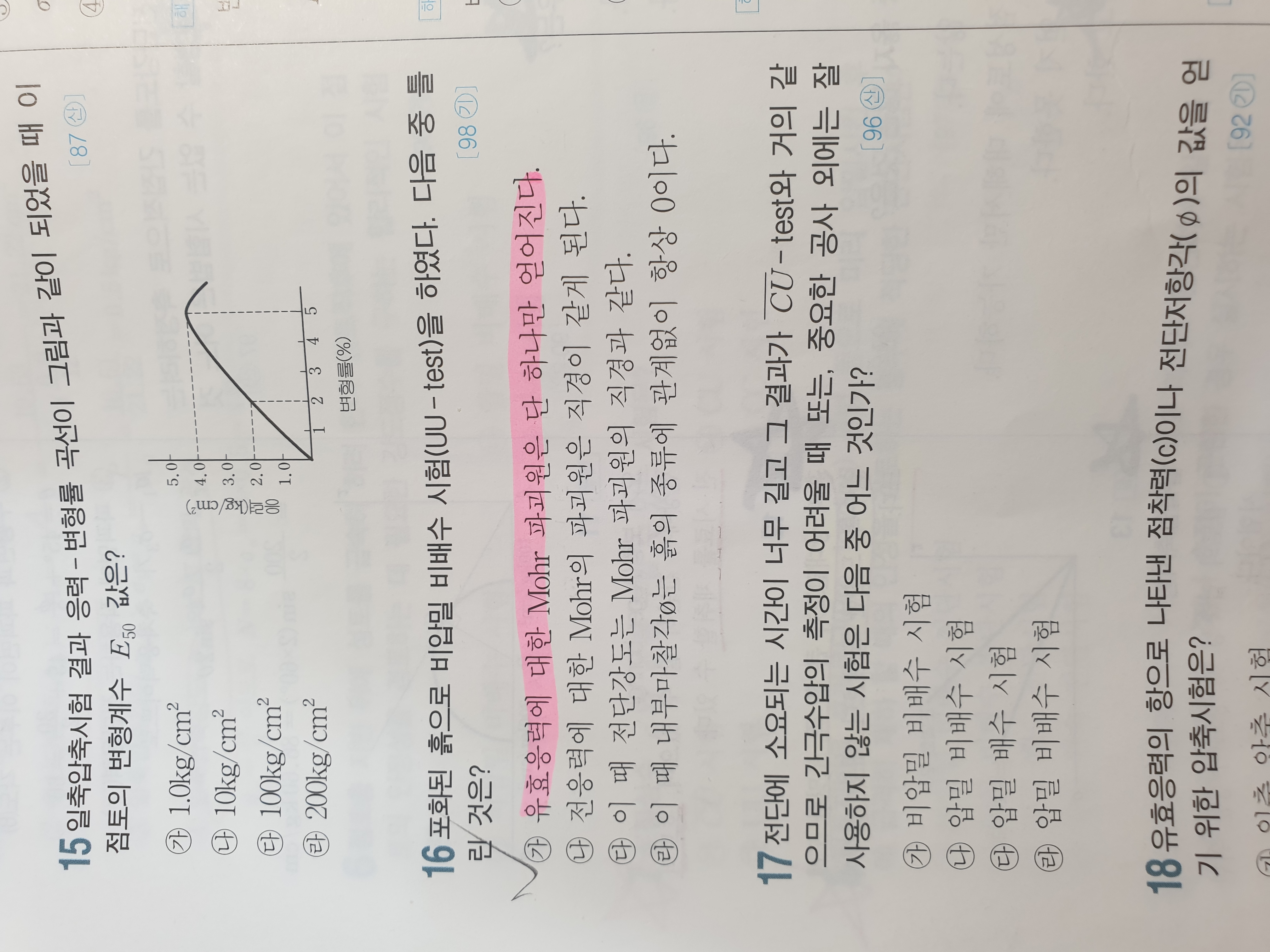

2. 비압밀비배수시험에서는 구속압력을 증가시키더라도 모어원의 크기(직경 또는 반경)는 동일합니다. 또한 구속압력을 증가시키면서 시험을 반복하더라도 비배수상태로 시험을 진행하기 때문에 증가된 구속압력은 그대로 물이 부담하게 되며(구속압력의 증가량과 과잉간극수압의 증가량은 동일함) 비배수 상태에서 전단파괴 직전까지 토립자가 전단응력에 대해 버티는 전단강도는 구속압력을 증가시키면서 시험을 반복하더라도 전단강도는 비배수점착력의 크기(=모어원의 반경)로 일정합니다. 그래서 비압밀비배수시험에서는 유효응력에 의한 모어원은 하나만 얻어지게 됩니다.

압밀비배수시험에서는 구속응력을 증가시키면서 시험을 반복할 때 유효응력에 의한 모어원은 간극수압의 크기만큼 오른쪽(또는 왼쪽)으로 여러 개가 그려집니다.

보다 자세한 내용은 토질역학 또는 토질시험법 교재를 참고하기 바랍니다

열공하세요~~
