안녕하세요,,,

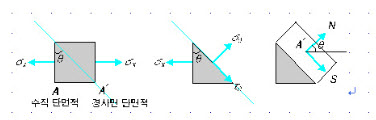

3차원적인 형태의 물체를 2차원 형태의 단면을 그려놓고 문제를 해결해야 하는 내용이며, 다음 그림의 두번째와 세번째 그림을 관찰해봅니다.

각각의 면(Plane)의 중심에 수직으로 작용하는 화살표의 상태라는 것을 주목합니다.

12페이지 12번 문제의 경우 BC면에 수직한 P, AB면에 수직한 P_x , AC면에 수직한 P_y 의 상태의 세개의 힘이 삼각형에 작용하여 움직이지 않기 위해서는 삼각형물체의 무게중심에서 세개의 힘이 일치하는 가상의 점을 선정하여 수평방향의 평형을 이용할때는 cos성분으로 치환하고, 수직방향의 평형을 이용할때는 sin성분으로 치환하여야 합니다. 이러한 사고방식이 수험생들에게는 쉽지 않고 선뜻 문제해결의 실마리를 잡지 못하는 것이 대부분입니다.

따라서, 이러한 문제의 해결방법이 어렵다면 P는 가만히 내버려두고 P_x는 AB면의 B점의 각도에 cos성분을 취하고, P_y는 AC면의 C점의 각도에 cos성분을 취하게 되면 서로 다른 방향의 세개의 화살표들이 수평의 방향성이 일치한다고 생각해주시는 것이 좋겠습니다.

감사합니다.
