안녕하세요,,,

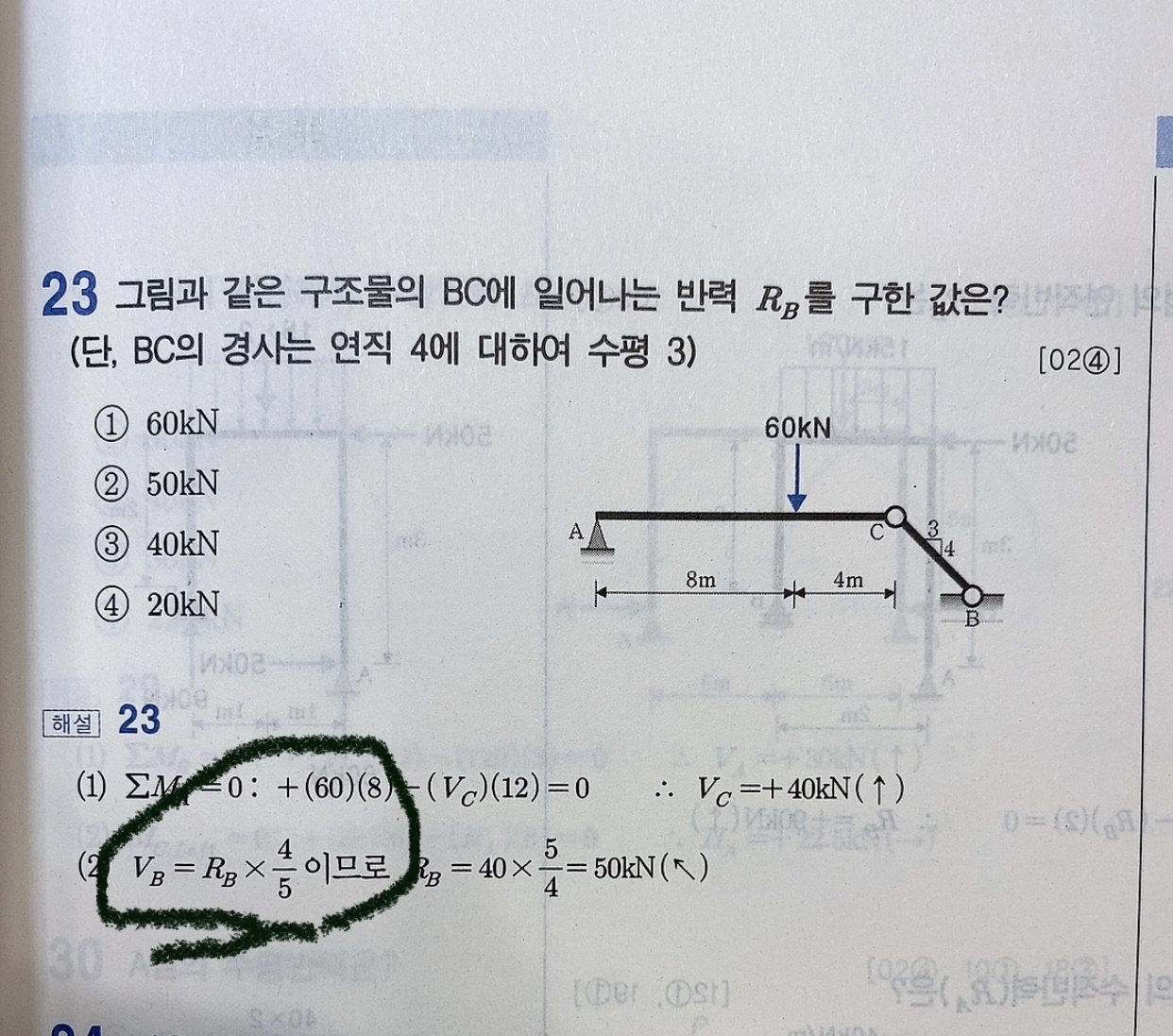

C점에 40kN의 상향의 수직반력이 계산된 것을 CB구간의 C점에 하향으로 작용시켜 CB구간만 해석합니다.

B지점의 수직반력을 V, 수평반력을 H, 반력을 R이라고 해봅니다.

R의 3/5 이 H가 되고, R의 4/5가 V가 됩니다. C점의 수직하중이 40이므로 R의 V성분이 40이 되어야 되며 따라서 R=50이라는 것을 알아냈습니다.

그렇다면 R의 3/5성분이 H일텐데 R이 50이므로 H=30이 되는군요.

B점에서는 좌향 30의 수평반력과 상향 40의 수직반력이 되어 결국 이 두개의 조합력인 R은 CB부재축과 나란한 회전지점B에 발생하는 실제반력이 되며 좌상향으로 형성될 수 밖에 없겠군요.

책을 시계방향으로 돌려서 CB를 수직으로 놓고 생각해보시는 것을 권장해드려봅니다.

감사합니다.
