제목
긴장재 흼모멘트
질문유형 온라인강의 > 토목기사필기 단기완성 종합반 > 고길용
글쓴이 김*휘 등록일 2024.01.04 답변상태 답변완료

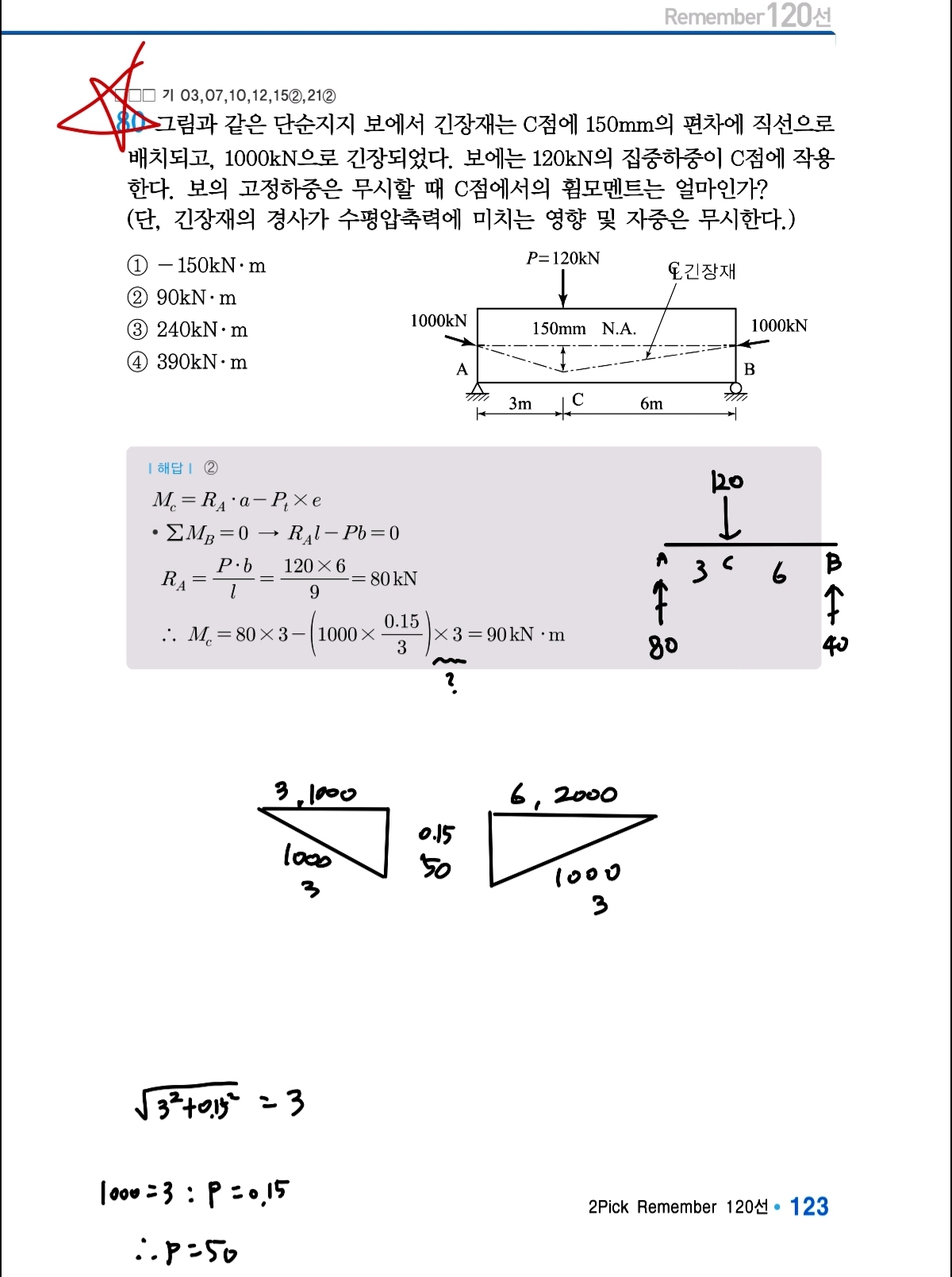

  • 안녕하세요 교수님! 이게 반력이랑 c점으로 쪼갰을때 모멘트, 그리고 피타고라스 법칙으로 대각선 길이 및 그에 따른 삼각형 힘들도 구했는데요. 왜 3을 곱해서 빼는건지 이해가 안갑니다! 강의를 보면 이해됐을텐데 강의기간이 만료되어서ㅜㅜ... 해설만 봤을때는 제가 스스로 고민해봐도 답이 안나와서 질문드립니다. C점에서는 모멘트가 일어나지않을건데 왜 240-(50x3)인지 궁금합니다. 믈론 240이 정답이 될수없는건 아는데 50까지는 유도했는데 곱하기 3을 왜 하는지 한눈에 보이지가 않습니다!

  • 고길용 |(2024.01.04 12:09)

    안녕하세요~ 고길용입니다.

    네~ 교재의 해설은 c점에서 분해한것이 아니라 a점에서 분해를 하니, 수직력은 3m가 떨어져서 모멘트가 생기고, 수평력은 중아c점이므로 모멘트가 생기지 않는다는 해설입니다.

    물론 저는 다른 해법으로 결국 c점의 상향력이 왼쪽50 오른쪽으로는 25이므로 합이 75의 상향력이 유도됩니다.

    따라서, 이제 이보는 120이 아니라 120-75=45만 작용하는 하중이므로 a반력은 30 그래서 c점모멘트는 30×3=90입니다. ㅎㅎ
