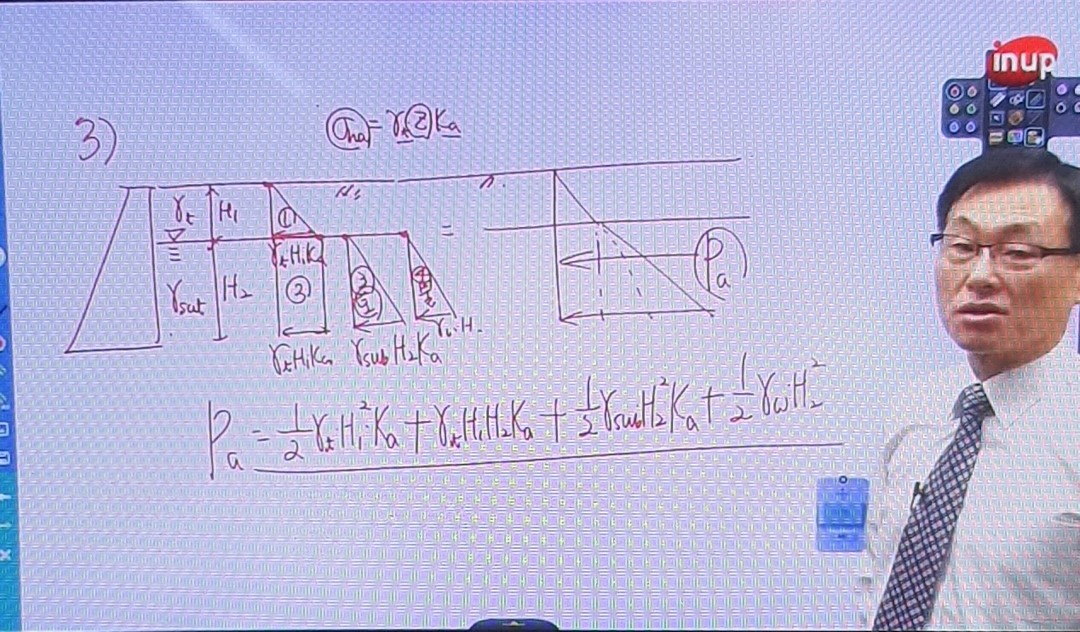

지표면 아래 H1 지점에서는 rt*H1 만큼의 연직응력이 작용하고 있습니다. 이 연직응력(r1*H1)이 지표면 아래 H1 되는 지점에서 등분포하중(q=r1*H1)으로 작용하는 것으로 볼 수 있기 때문에 등분포하중에 의한 토압은 깊이에 비례하지 않고 일정하므로 H1~H2 구간에서 이 하중(q=r1*H1)에 의한 주동토압은 r1*H1*Ka 가 되며 직사각형 토압분포도가 그려지게 됩니다.

H1 구간의 흙이 없다면 직사각형 토압분포도는 없게 되겠죠.
