제목
3연 모멘트법 부호에 관하여 질문드립니다
질문유형 기타문의 > 토목기사4주완성
글쓴이 이*식 등록일 2024.12.21 답변상태 답변완료

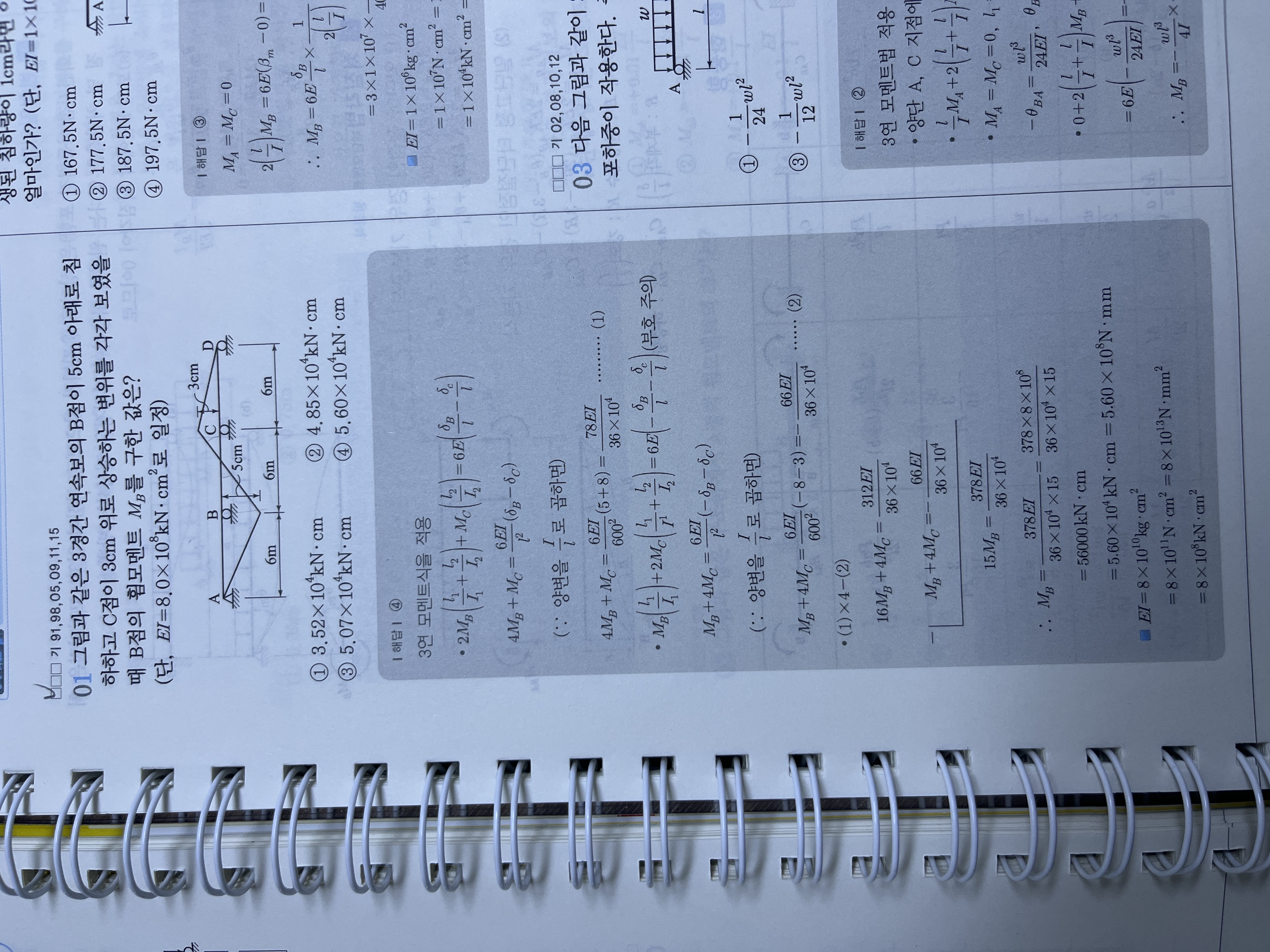

  • 처짐일때는 위로 향하면 (-)부호를 사용하고 아래로 향하면 (+)를 사용하는걸로 알고있습니다 그래서 1번 문제에서 식(2)를 구할때 처짐c 앞에 -가 붙으면 -(-3)으로 +3이되는데 왜 -3으로 쓰는지 잘 이해가 가지않습니다 그리고 처짐b 앞에도 왜 -부호가 붙는지 이해가 안가 문의드립니다

    .



  • 고길용 |(2024.12.26 18:52)

    안녕하세요~ 고길용입니다.

    3연모멘트식에서 뒷부분은 처짐으로 부호를 정하는 것이 아니라 저짐각 즉, 재료의 각도가 시계방향(+)이냐 반시계방향(-)이냐로 결정합니다.

    AB는 시계방향으로 재료가 돌았으니 (+), BC재료는 반시계방향으로 돌았으니 (-) , CD는 시계로 돌았으니 (+) 입니다.
