안녕하세요,,,

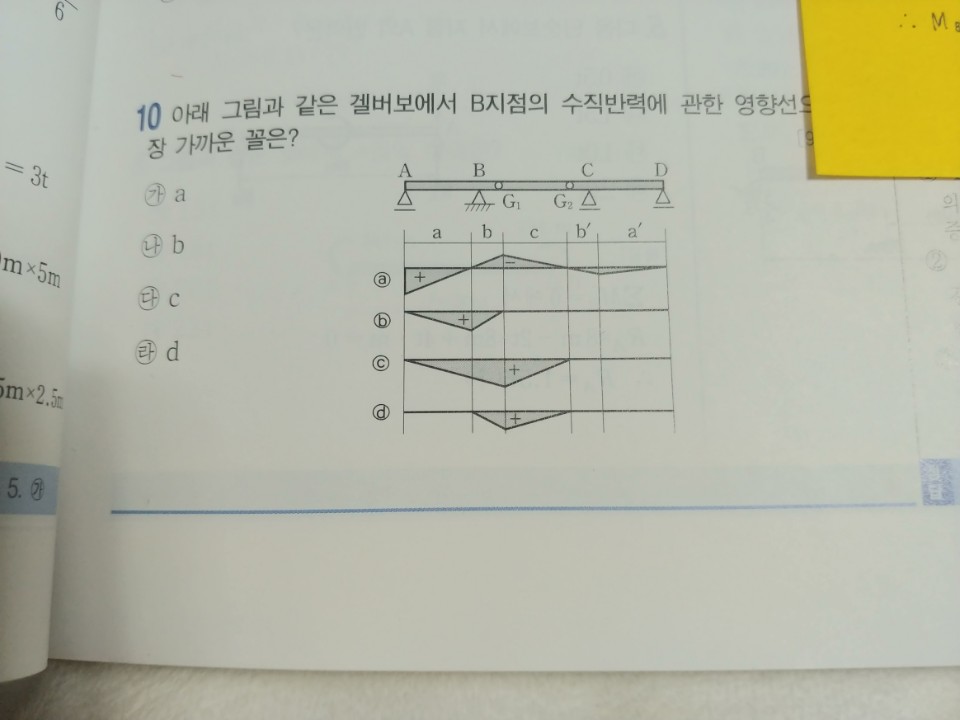

먼저, 이 문제의 그림은 세개(ABG_1 내민보, G_1 G_2 불완전단순보, G_2 CD 내민보)의 정정구조로 볼 수 있습니다.

영향선은 단위하중 1의 이동에 따른 그림인데, 문제 오른쪽의 해설을 보시면 ABG_1은 AB의 단순보에서 B점의 종거를 1이라고 했을 때  BG_1만큼 내민형태이므로 단순보 AB의 영향선을 BG_1만큼 연장하면 될 것입니다.

세번째 해설에서 G_2 CD의 내민보 구간에 단위하중 1이 작용했을 때는 ABG_1 G_2 구간에는 단위하중에 대한 영향이 전혀 전달되지 않으므로 B점의 수직반력이 발생하지 않는다는 것이 키포인트가 됩니다. 그림상의 수치에 적당한 숫자를 넣어본 후 계산하면 B점의 수직반력 뿐만아니라 A점의 수직반력도 0이 되는 것을 확인해보시면 좋겠습니다.

마지막으로, 영향선은 어떤 구조를 먼저 해석하는 개념이 아니라 단위하중 1이 보의 어떤 곳들에 위치했을 때 어떤 영향인지를 알고자 하는 개념입니다.

감사합니다.
