보의 처짐 질문입니다!
질문유형 온라인강의 > 토목기사 프리패스반(6개월) > 안광호
글쓴이 장*영 등록일 2018.05.24 답변상태 답변완료
  • 응용역학 p.318 11번 문제인데요! 그 옆에 써있는 해설은 무슨 말인지 알겠는데

    강의에서 p.315 예제2번 풀어주신 방식으로는 318쪽 11번 문제를 풀수없는건가요.?? 답이 안나와서요ㅠㅠ



    그리고 315쪽 2번 해설에서 다룬 두번째 방법에서 "I값이 다르므로 면적을 절반으로 나누어 처음부터 I값을 통일시켜 계산한다"고 했는데 그 말이 무슨 뜻인가요? I가 두 배라 그냥 면적도 두 배라고 생각하고 문제를 푼다는 건가요?

  • 안광호 |(2018.05.26 11:41)

    안녕하세요,,,

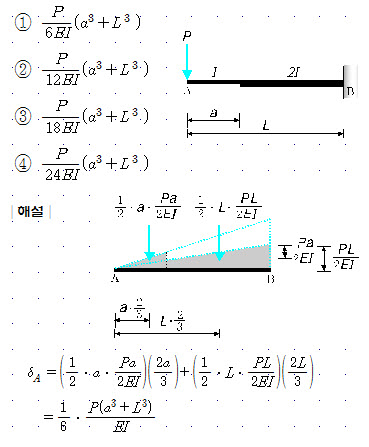

    (1) 강의에서 풀었던 것처럼 이 문제를 해결해보면 다음과 같을 것이므로, 그림을 참조해보시기 바랍니다.

    (2) 처짐식에서 단면2차모멘트 I가 분모쪽에 있다는 것을 잘 관찰하시고, I값이 처짐에 대한 저항능력이 된다는 의미입니다.

    I라는 단면을 갖는 곳은 저항능력이 1이고, 2I라는 단면을 갖는 곳은 저항능력이 2배가 되므로 1/2의 형태로 휨모멘트 그림이 나타난다는 의미 정도로 보시면 됩니다.

    감사합니다.
