안녕하십니까? 홍성협입니다.

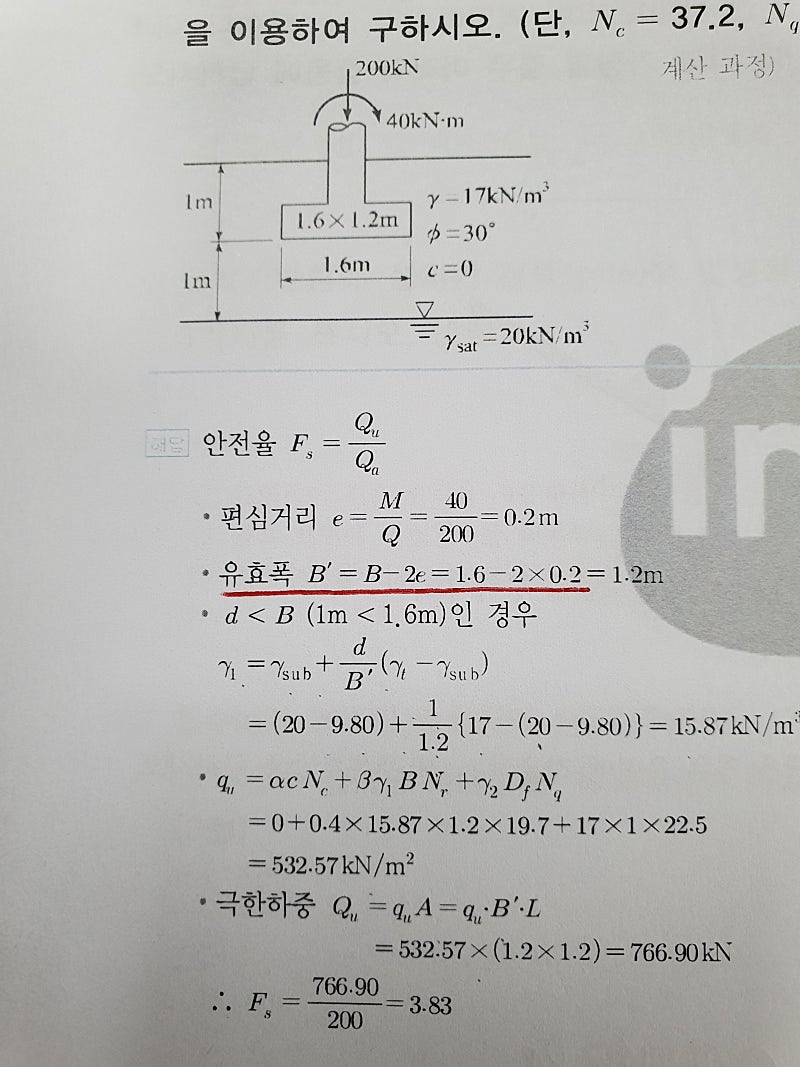

질문하신 내용은 첫번째 사진의 해설로 정리하시는게 좀더 알맞습니다.

질문하신 문제는 1.6X1.2m의 기초가 주어져 있습니다. 이기초는 폭(짧은쪽)이 1.2m이며, 길이 1.6m방향으로 모멘트가 작용하고 있어 유효길이(L')로 접근한 것 입니다.(만약, 모멘트가 작용하지 않는 다면, 테르자기 공식의 폭에는 1.2m를 적용하여야 합니다.)

그리고 질문하신 내용처럼 유효길이(L')가 폭(B)보다 작은값으로 산정되면 유효길이(L')를 폭(B)으로 하여 테르자기 극한지지력 공식에 적용하여야 합니다.

추가적으로 1.2m방향의 모멘트가 작용하였다면 유효폭으로 접근하는게 맞습니다.

더위 조심하시고 즐거운하루 보내세요~
