제목
암거 F3 갯수
질문유형 온라인강의 > 토목기사실기_3권(과년도 2015년부터~) > 전지현
글쓴이 이*영 등록일 2025.07.11 답변상태 답변완료
  • 물량산출문제를 정리하다가 이해가 가지 않는 부분이 생겨서 질문드립니다.

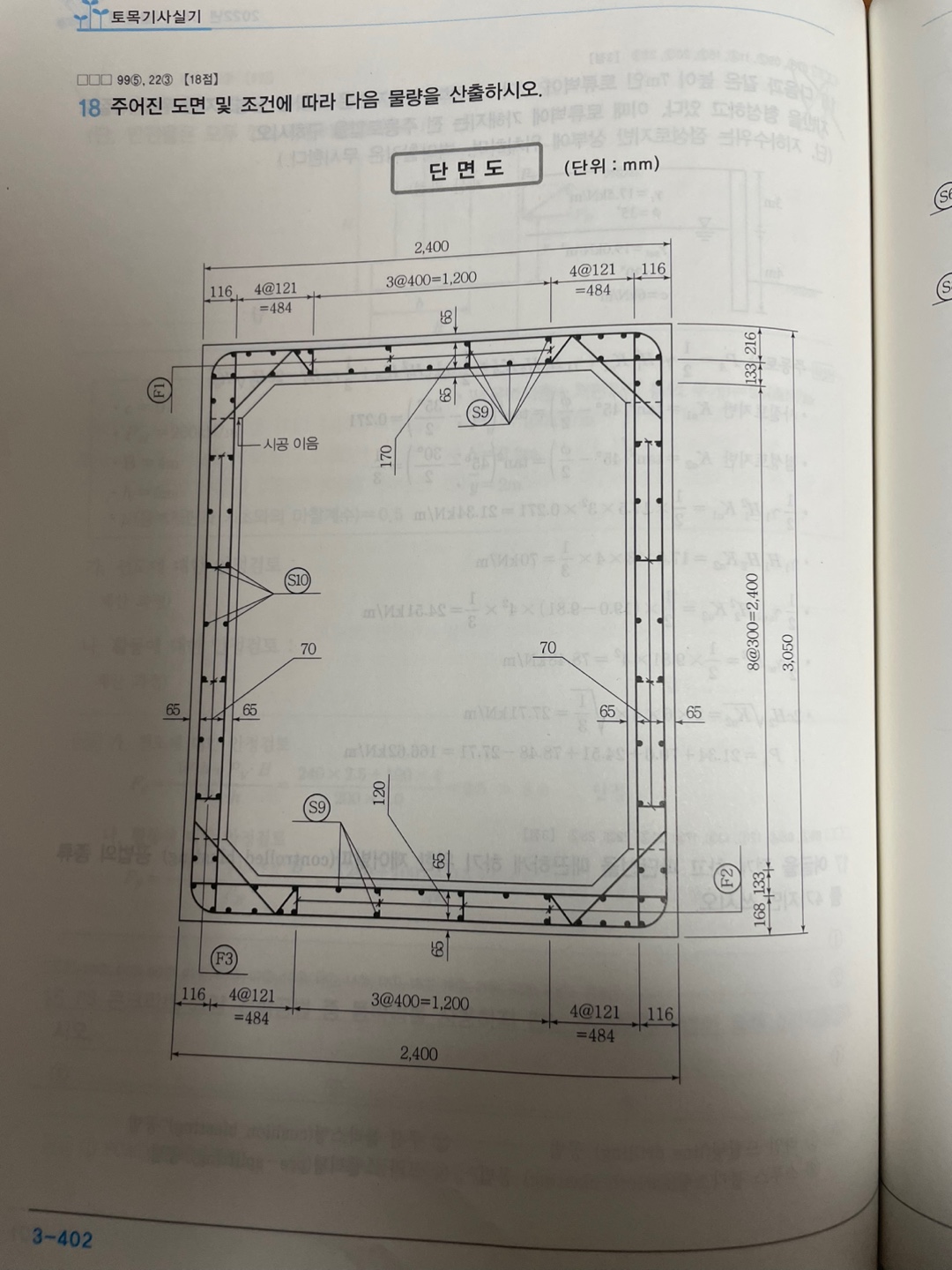

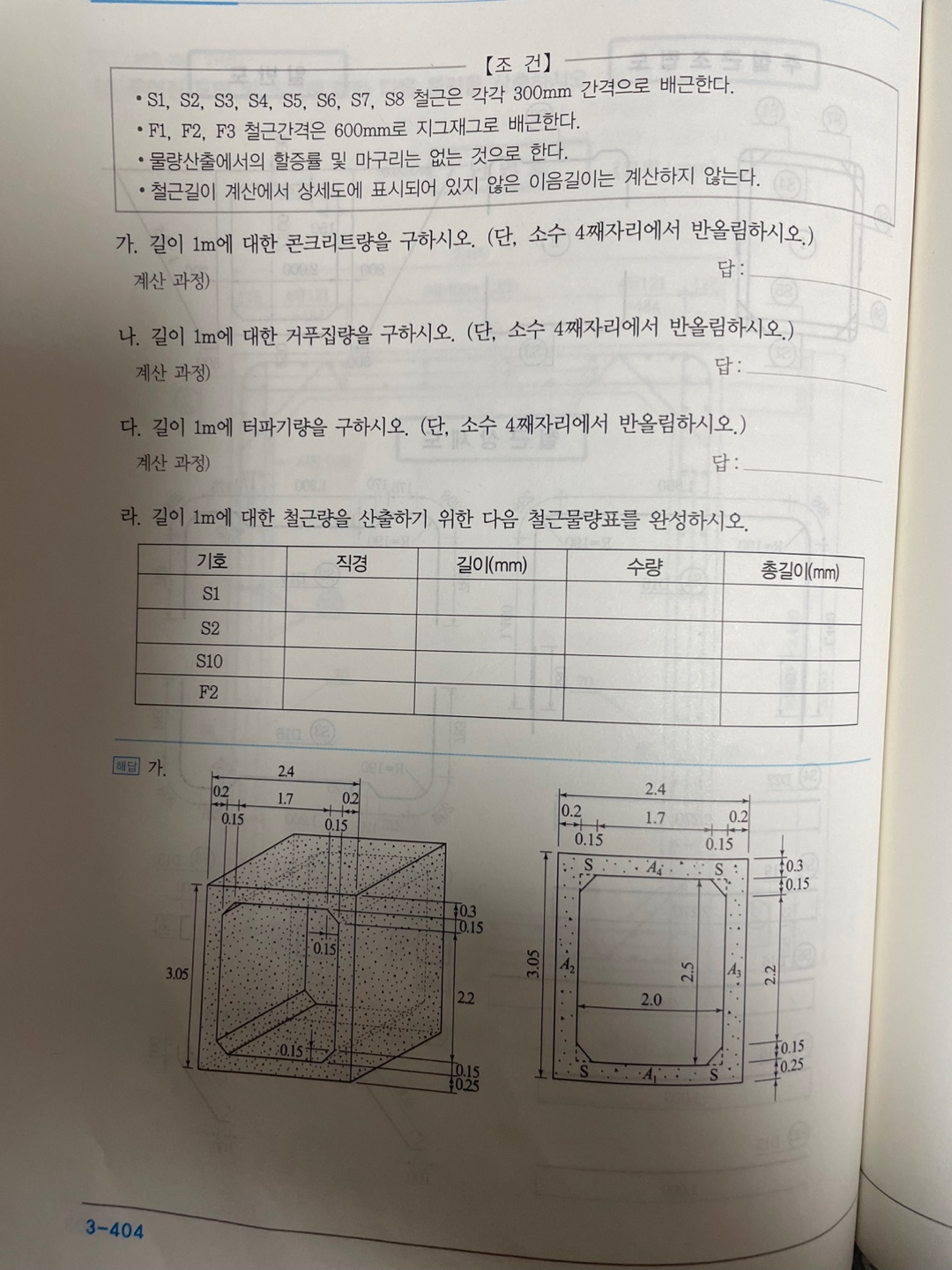

    2022년 3회 암거 문제입니다. F2의 갯수를 구할 때 철근 600mm간격이라고 나와있지만 철근 상세도에 따라서 600mm는 배근할 수 없고 주변 선철근을 보면 300mm로 배근하기 때문에 (1000 / (300 * 2) ) * 4 = 6.67개로 산정 한다는 것은 알았습니다.

    그런데 같은방법으로 F3의 갯수를 구하려고 보니까 184mm여서  300mm도 배근할 수 없는데 어떻게 구해야 하는건가요.. 제가 이해를 못한 부분이 있는것 같아서 김창원 강사님 강의를 보니 그냥 (1000 * 4 * 2) / ( 300 * 2) = 13.33으로 구하시더라구요. 그런데 184mm인데 300을 어떻게 사용하는지 모르겠습니다.

    그리고 학습게시판을 찾아보니까 강사님이 남기신 답에 ㅁ자와 ㄷ자를 구분해야 한다고 하셨는데 그 부분도 잘 모르겠습니다.

  • 전지현 |(2025.07.12 10:32)

    안녕하세요~ 물량산출을 강의하고 있는 전지현입니다.

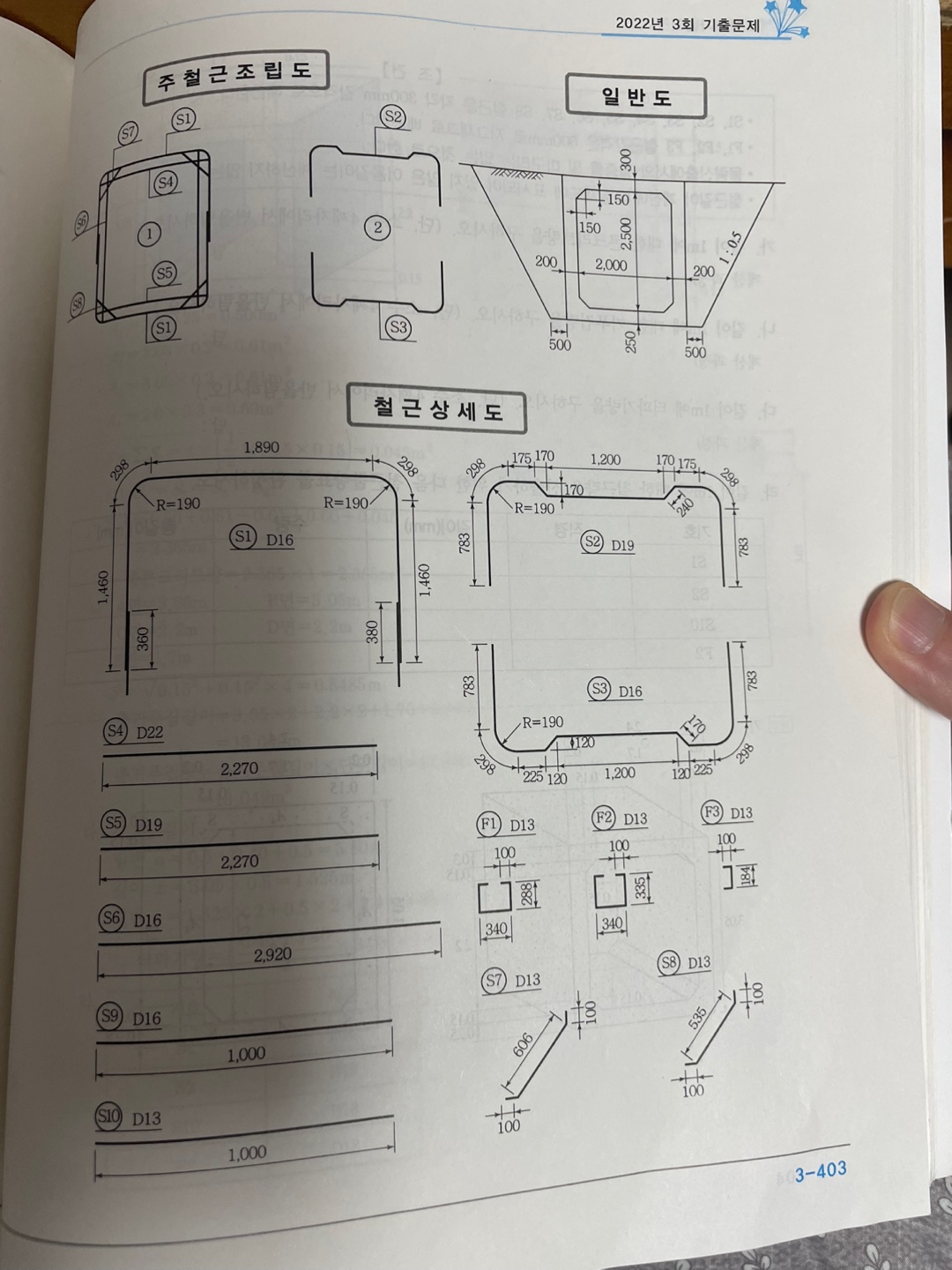

    스페이서 철근 산출 시 철근상세도에서 해당 철근의 모양을 보고 간격을 결정하셔야 합니다.

    F1 ~ F2철근은 'ㅁ'모양처럼, F3철근은 'ㄷ'모양처럼 보인다고 하여 그렇게 부르고 있습니다.



    F3 철근의 경우 'ㄷ'모양의 철근이기 때문에 철근의 치수(100 or 184)를 보지 마시고 배근 위치 주변 선철근들의 간격을 사용하셔야 합니다.

    즉, 주변 선철근은 모두 300mm이기 때문에 300mm를 이용하여 위에 적어주신대로 계산하게 되면 (1000x8)/(300x2)=13.33이 나오게 됩니다.



    다른 궁금하신 부분이 있으실 경우 언제든 질의해주시면 빠른 시간내로 답변을 해드리도록 하겠습니다.

    항상 화이팅하시고, 오늘도 즐거운 하루 보내시기 바랍니다^^👍🏻
