안녕하세요,,,

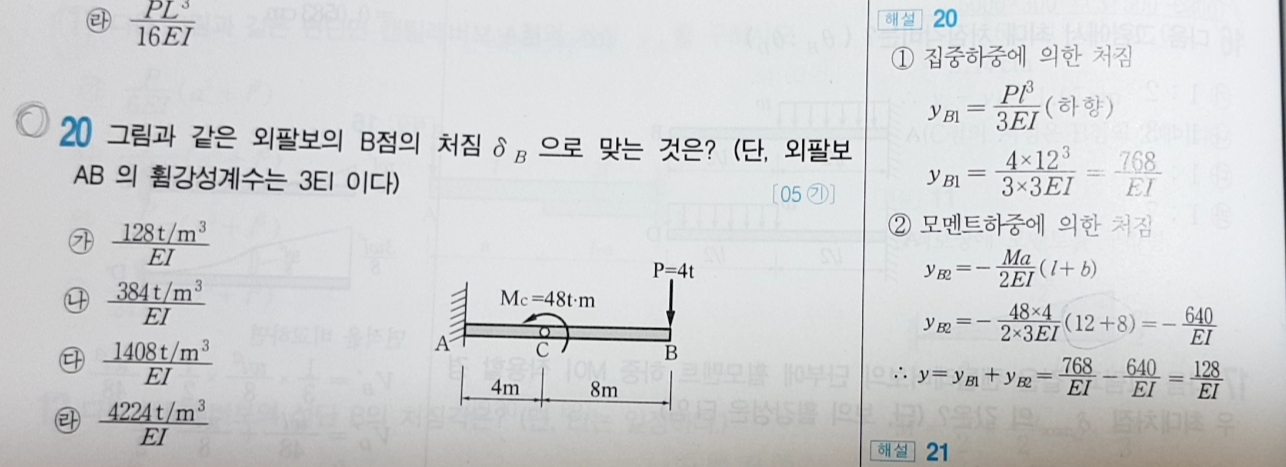

캔틸레버보의 중간에 모멘트하중이 작용할 때를 공식을 설정한 후 수치를 대입한 형태라고 보시면 됩니다.

이 그림상에서 a=4m, b=8m, L=12m 라는 의미가 되겠습니다.

공식으로 굳이 해결하지 않을 때는 CA구간이 모멘트하중에 대해서 사각형의 탄성하중도가 그려질 것이고 사각형의 면적은 48*4일 것이며, B점으로 부터의 거리는 (8+ 4/2) 정도가 되겠습니다.

감사합니다.
