안녕하세요,,,

우측의 그림에서 세개의 동그라미로 표현된 그림의 의미가 모두 다르다는 것을 파악해내셔야 합니다.

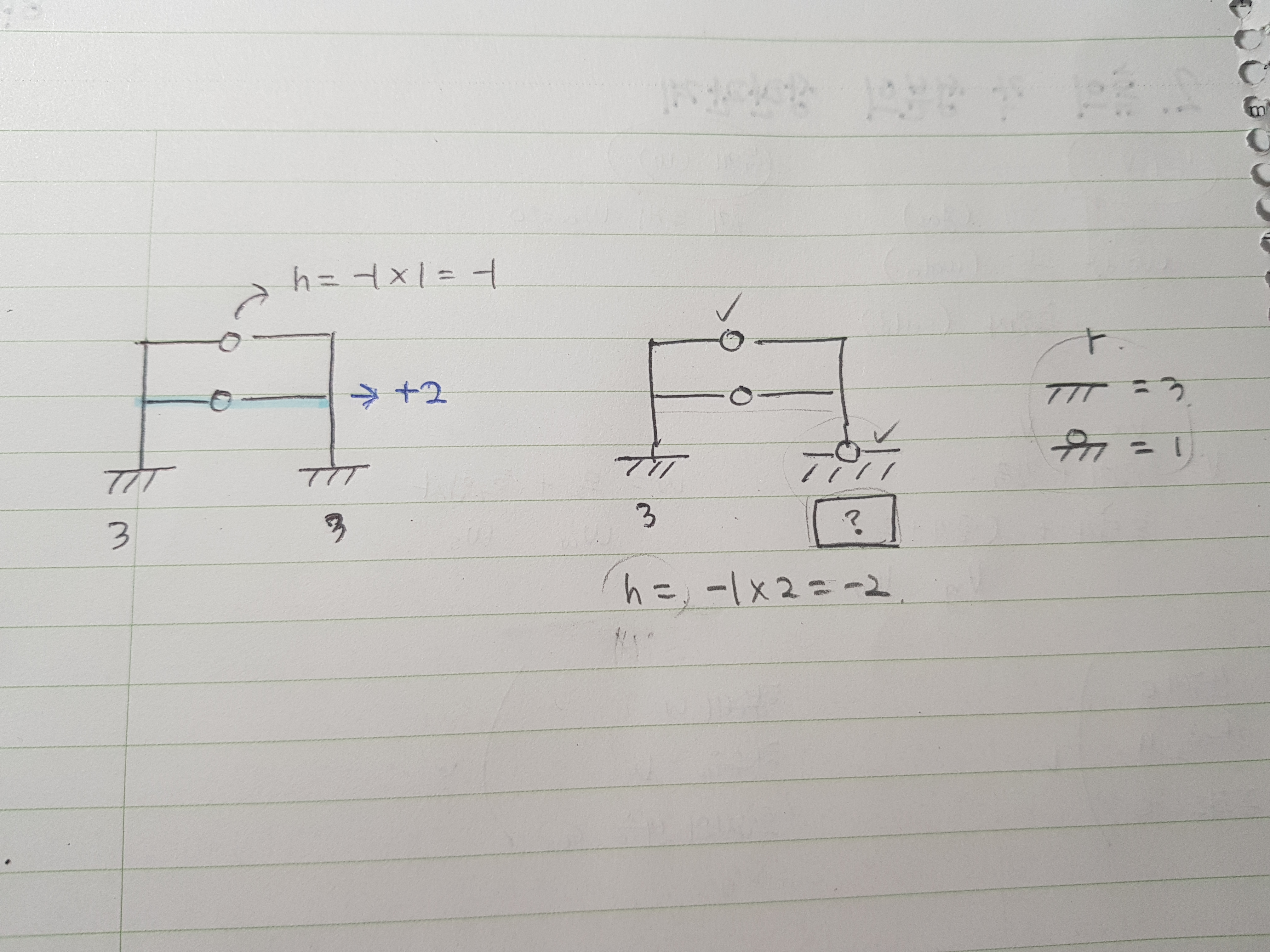

먼저 외적차수와 관련하여 우측하단의 동그라미는 지점반력이 두개 발생하는 회전지점에 대한 표현입니다. 좌측의 고정단의 반력이 3개인 그림과 비교해서 우측하단은 모멘트저항능력이 없는 회전단이므로 2개의 반력이 발생한다고 보시면 됩니다.

다음은 내적차수와 관련하여 문(門)형 프레임에서 상부의 보에 힌지가 하나 있습니다. 멀쩡한 프레임에 한번의 구조적 결함이 있으므로 -1요소입니다.

마지막으로 양단고정된 수평의 부재(+3)가 보강되어 있는데,  부재가 너무 길기 때문에 중간에 한번 끼워진 형태와 같은 어떤 요인에 의해 +2의 보강상태가 된 것이라고 보시면 되겠습니다.

+ 라는 기호를 누군가는 더하기, 누군가는 플러스, 누군가는 십자가 등과 같이 다양하게 읽어낼 수 있듯이 세개의 동그라미가 읽혀지는 의미가 다 다르다는 것을 확인하는 예제 정도라고 보시면 될 것 같습니다.

감사합니다.
