안녕하십니까 수리수문학을 강의하고 있는 한웅규입니다.

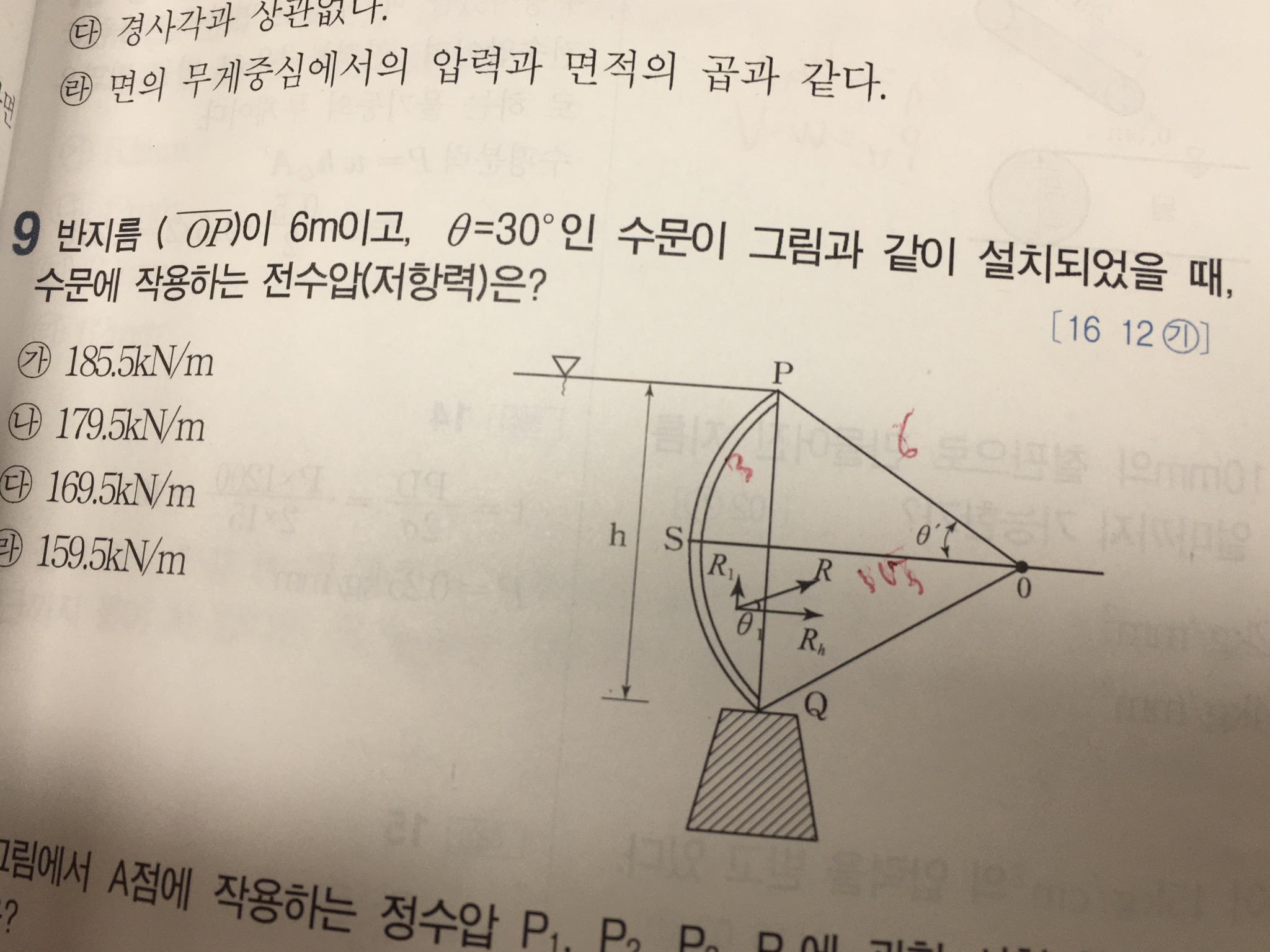

곡면에 작용하는 전수압을 정리해보면 다음과 같습니다.

1) 곡면에 작용하는 수압의 수평분력은 곡면을 연직면에 투영한 면에 작용하는 수압과 같고 그 작용선도 이 경우와 같다.

2) 연직분력은 그 면을 밑면으로 하는 연직 물기둥의 무게와 같고 그 작용선은 수주의 중심을 지나는 연직선과 같다.

3) 수평이나 연직 투영면이 부분적으로 중복되는 경우에는 중복 부분을 빼준다.

쉽게 말해 수평분력은 연직면에 투영한 면적으로 전수압을 구하고 연직분력은 곡면에 작용하는 연직 물기둥의 무게로 구하되, 먼저 수평분력에서 고려한 투영면에 중복되는 부분을 빼주게 되는 것입니다.

결과적으로 삼각형 면적은 수평분력 계산시 투영면에서 고려가 되었기 때문에 연직분력할때는 빼줘야 되겠습니다.

즐거운 하루 되세요~
