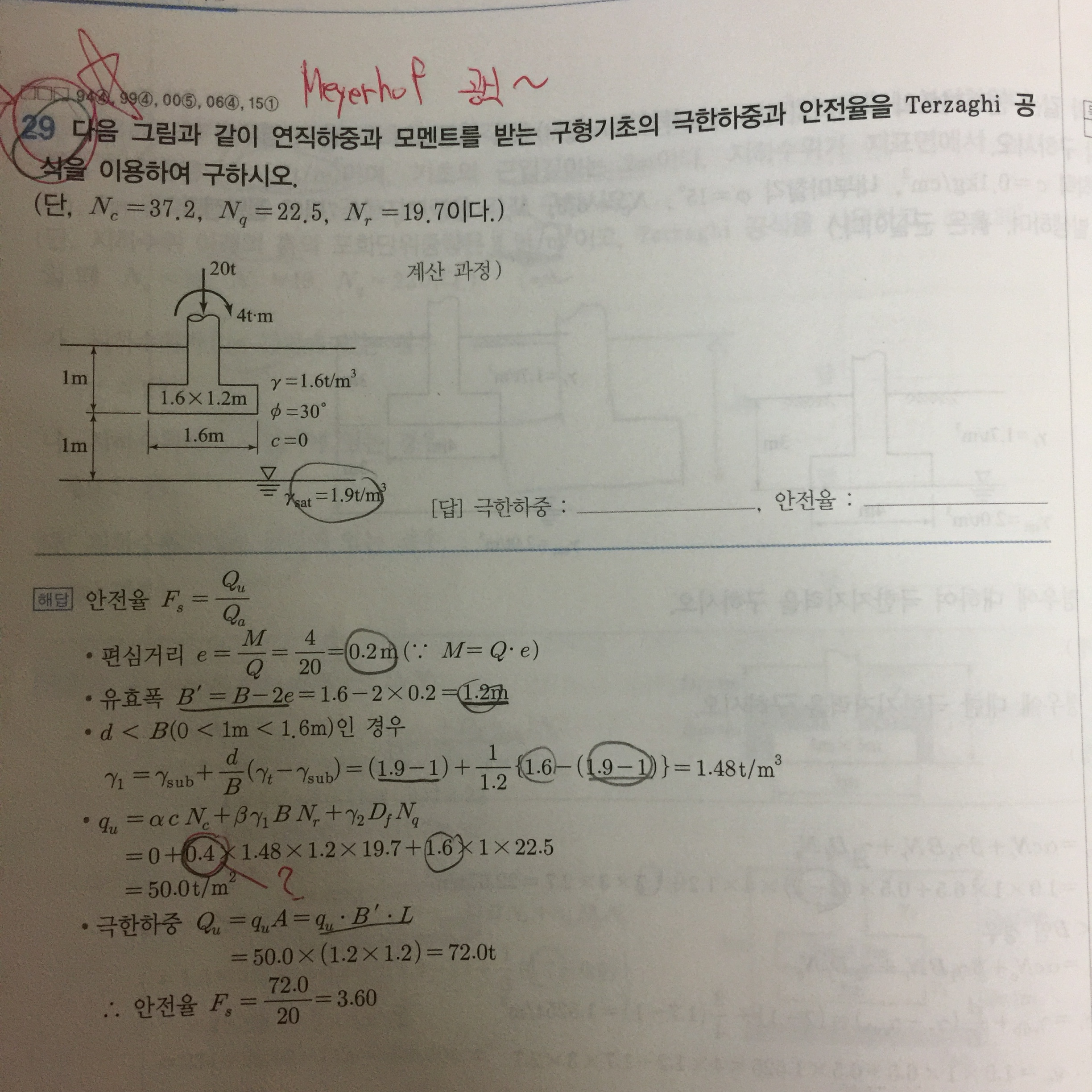

형상계수 관련 궁금한점이 있어서 질문드립니다! 물음표 되있는 부분이 궁금한데 위의 기초는 직사각형 기초여서 형상계수 베타를 구하는 공식이 0.5-0.1B/L 이므로 구하면 약 0.367인데, 풀이에는 정사각형의 형상계수로 풀이가 되어있어서 어떤것이 맞는것인지 궁금합니다 교수님!! 아니면 유효폭을 구하면 편중 0.2가 되어서 B-2e 를 하면 폭 B가 1.2가 되어서 정사각형으로 간주하고 푸는것이 맞는건지 두가지가 궁금합니다 교수님!ㅎㅎ
박광진 |(2017.10.12 15:12)
안녕하세요
님의 생각이 맞습니다
편심하중의 영향을 고려하기 전에는 직사각형(장방형)기초이지만
편심하중의 영향을 고려하면 기초의 폭과 길이가 같은 정사각형(정방형)기초가 되어
형상계수 알파=1.3, 베타=0.4를 적용해야 합니다
이 문제처럼 편심의 영향을 고려하는 방법을 메이어호프(=유효폭방법=유효면적법)방법이라고 합니다
