안녕하세요,,,질문하신 내용에 대한 답변입니다.

(1) A절점이라는 동점(=같은 위치의 점)에서 3개의 힘의 성분이므로 당연히 라미의 정리를 사용할 수 있습니다. 더군다나 AF와 AB사이의 각도가 120도이므로 A절점을 원형으로 인식한 후 360도의 원을 3등분하여 120도인 상태들이므로 AF와 AB는 당연히 P라는 부재력을 받게 되는 것을 육안으로도 관찰할 수 있게 됩니다.

P가 상향으로 작용하는 힘이므로 AF와 AB는 하향으로 작용해야 평형이 될 것입이며, 결과적으로 A절점을 잡아당기는 형태이므로 인장력일 수밖에 없습니다.

이 내용이 이해가 안되시면 안되시는대로 내버려두시고 차후 200페이지 이후에 전개되는 트러스구조의 절점법해석을 공부하신 후에 이 문제를 다시 해결해보시기 바랍니다.

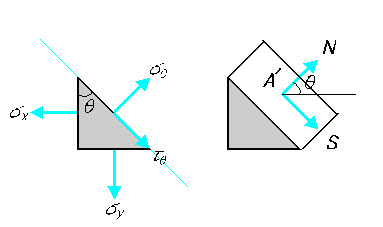

(2) 다음의 우측의 그림의 정면만을 그린 것이 좌측의 단면 그림이 됩니다.

우측의 그림에서 각각의 면에 대해 수직으로 작용하는 세개의 힘에 의해 삼각형이 움직이지 않기 위한 조건을 입체적으로 연상해야 하는데 그것이 쉽지 않습니다.

따라서 이 문제는 Px와 직교하는 30도, Py와 직교하는 60도를 수평성분의 cos으로 일괄처리한다고 암기해두시는 것이 좋겠으며, 지속적인 고민과 필요하다면 아이들이 가지고 노는 삼각형의 블록을 이리저리 만져가면서 궁리해보는 것도 하나의 내용이해에 다가가는 방법이 될 수 있겠습니다.

어떤 현상을 말로 표현하기가 대단히 애매한 내용이므로 위의 정도의 답변을 드릴 수밖에 없는 점 양해바랍니다.

감사합니다.
