제목
옹벽의 전도에 대한 안전율문제 질문이요!
질문유형 온라인강의 > 실기_토목시공 > 홍성협
글쓴이 유*빈 등록일 2017.10.16 답변상태 답변완료

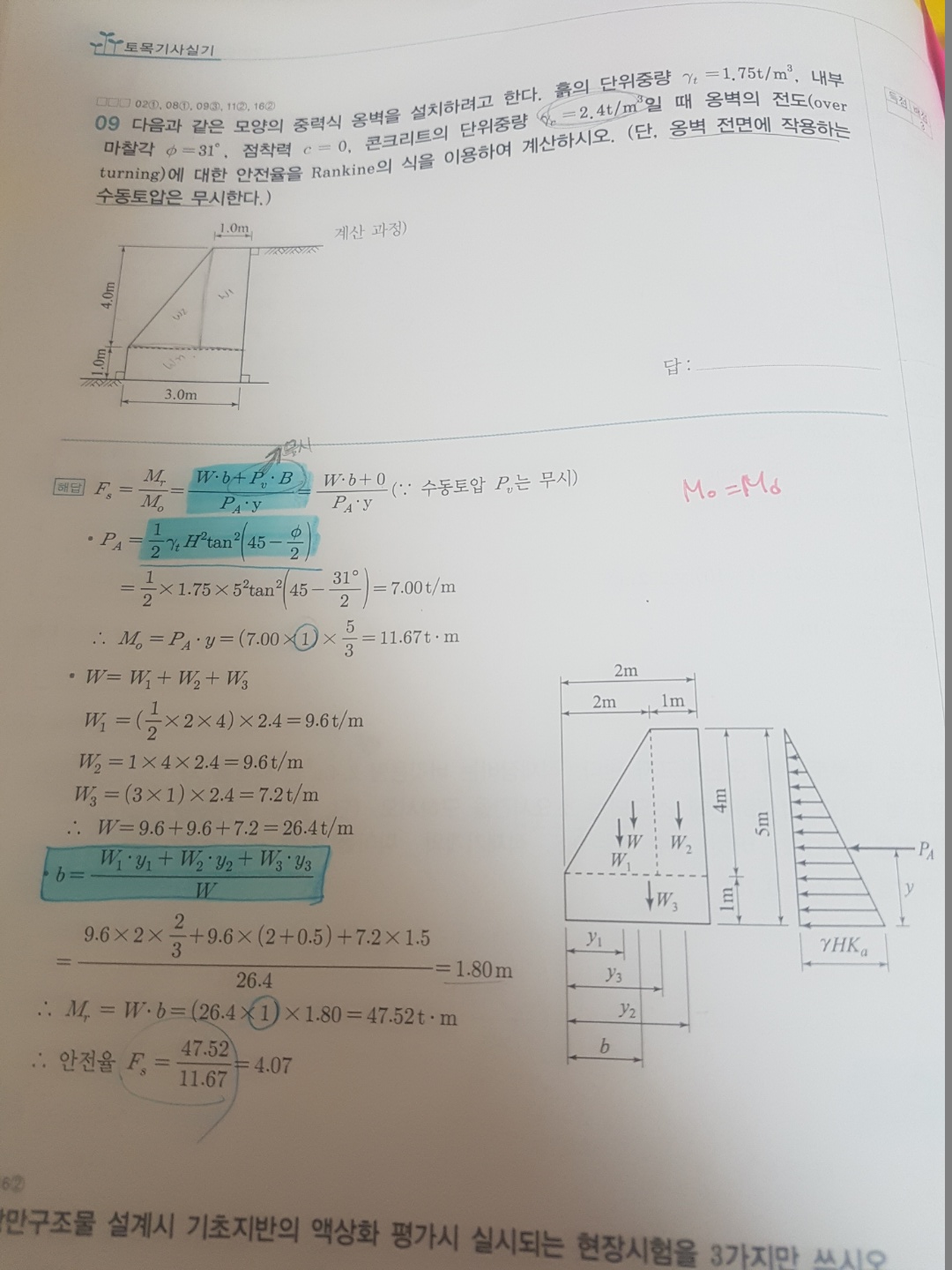

  • 이 문제에서 Mo값과  Mr값을 구하는 부분에서 Pa값에 1을 곱해주고 W값에 1을 곱해주는데여 왜 곱하여 주는건가요?? 문제 풀이과정 적을때 곱해주지 않으면 틀리는건가요~??

  • 홍성협 |(2017.10.19 19:07)

    답변: 답변이 늦어죄송합니다.

            토압 및 옹벽의 자중을 계산할때 뒷길이가 주어지지 않기 때문에  단위가 t/m

            가 됩니다.  그러므로 1m를 곱하여 단위길이 당의 토압과 자중을 계산하는

            것입니다. (즉 뒷길이를 1m로 생각하시면 됩니다. ) 그래서 계산된 모멘트의

            단위가 t.m가 되는 것이고요~

            결과적으로  안전율 계산시 분자와 분모에 모두 자중과 토압이 들어가서

            단위가 약분이 되므로 토압에 1를 곱한다면 자중계산시에도 1를 곱해야 합니

            다. 또한 토압에 곱하지 않았다면 자중에도 곱하지 않아야 합니다.
