안녕하세요,,,

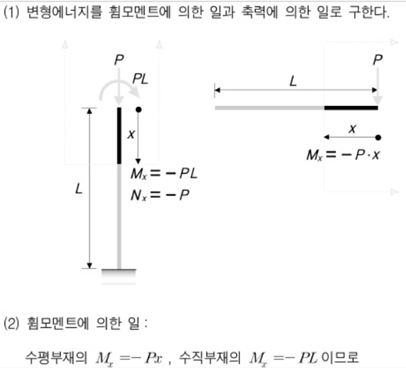

수직부재인 기둥의 상단에 PL이라는 모멘트와 P라는 축방향력이 있음을 관찰해내시면 되겠습니다.

특정위치의 휨모멘트는 그 위치를 수직으로 절단하여 좌측이든 우측이든 어느 한쪽을 계산하면 되는데, 캔틸레버구조이므로 자유단쪽을 계산하면 고정단쪽의 지점반력을 구하지 않아도 되는 이점이 있습니다.

이때 축방향력 P는 휨모멘트를 유발하지 않으며, 모멘트 PL만 휨모멘트를 유발하는 요소가 됩니다.

감사합니다.
